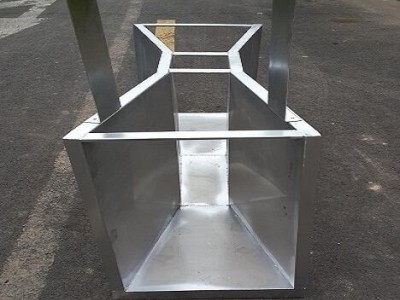

巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司專業生產ZMM-D系列與明渠流量計配套使用的常用規格的巴歇爾槽。材質類型：玻璃鋼、不銹鋼。 流量越大，相應增加壁厚。
一、 結構示意圖：
說明：
1 符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，L2為擴散段，
2 堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m
3 圓圈位置為探頭安裝位置示意圖
二、技術參數：
1、技術參數：
序號 | 流量范圍（噸/小時） | 適用渠道m(xù)m | 水位范圍 | 臨界 | ||
Q（min） | Q（max） | >寬×高 | h（min） | h（max） | ||
1 | 0.3 | 19.4 | >200×250 | 15 | 210 | 0.5 |
2 | 0.6 | 47.5 | >250×300 | 15 | 240 | 0.5 |
3 | 2.8 | 115.6 | >300×600 | 30 | 330 | 0.5 |
4 | 5.4 | 399.6 | >450×800 | 30 | 450 | 0.6 |
5 | 9.0 | 903.6 | >600×1000 | 30 | 600 | 0.6 |
6 | 12.6 | 1440.0 | >1000×1200 | 30 | 750 | 0.6 |
2、常用規格尺寸：（單位：mm）
序號 | 喉道段 | 收縮段 | 擴散段 | 墻高 | 流量參數 | |||||||
b | L | N | B1 | L1 | La | B2 | L2 | K | D | C | n | |
1 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 | 230 | 217 | 1.550 |
2 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 | 260 | 435 | 1.550 |
3 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 | 460 | 638 | 1.550 |
4 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 | 610 | 1372 | 1.540 |
5 | 228 | 305 | 114 | 575 | 864 | 576 | 381 | 457 | 76 | 770 | 1927 | 1.530 |
6 | 300 | 600 | 230 | 780 | 1350 | 902 | 600 | 920 | 80 | 800 | 2444 | 1.521 |
