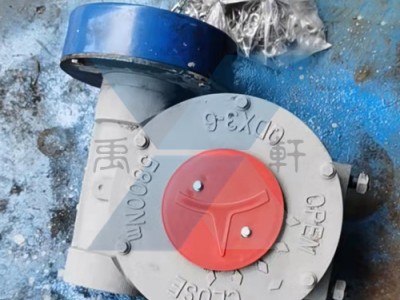

QDX3-6帶鏈輪式蝸輪頭,風閥手動蝸輪箱,擋風閥執行器產品是一種90°回轉型驅動裝置，特殊型可輸出360°多轉角。主要適用于球閥、蝶閥、旋塞閥等類型閥門。產品可配套蝶閥DN50-DN1000共有10個規格，球閥可配套DN50-DN400 共有10個規格.鏈輪式蝸輪箱,包括殼體,蝸輪及蝸桿,在殼體外安裝指示盤,在殼體內安裝有蝸輪和蝸桿,蝸輪與指示盤連接,蝸桿的一端穿出殼體并在其端部同軸安裝一鏈輪盤,在鏈輪盤上盤繞并固定鏈輪的中段,鏈輪的兩端為自由端.本蝸輪箱通過拉動鏈輪的兩端控制輪盤的旋轉方向,進而控制閥門的開啟或閉合,適合應用在特殊位置，像有些設備太高人夠不到的地方,比如高處或水下都需要此類帶鏈輪式渦輪頭。上海禹軒生產的蝸輪頭具有耐磨，耐用，不卡等優質特點，歡迎來人來廠實地考察選用。除了常規蝸輪頭外我們還生產全系列閥門蝸輪箱,,防盜蝸輪箱,電動渦輪箱,不銹鋼渦輪箱,閥門傘齒輪等閥門及配件產品。
QDX3-6帶鏈輪式蝸輪頭連接尺寸圖
QDX3系列部分回轉型閥門手動裝置技術參數
型號 | 2 | 3 | 4 | 5 | 6 | 6D | 7 | 8 | 9 |
技術參數 | |||||||||
速比 | 30： 1 | 42： 1 | 43： 1 | 54： 1 | 64:1 | 72:1 | 78:1 | 76:1 | 89:1 |
輸入力矩 | 80 | 80 | 130 | 130 | 165 | 165 | 195 | 220 | 220 |
輸出力矩 | 380 | 750 | 1400 | 1755 | 2640 | 2970 | 3750 | 4180 | 4900 |
限位調整 | ±5° | ±5° | ±5。 | ±5° | *5° | *5* | ±5° | *5° | *5° |
蝶閥 DN | 80-100 | 125-150 | 200-250 | 300-350 | 400-450 | 450 | 500-600 | 700 | 800 |
球閥 DN | 50 | 80 | 100 | 150 | 200 | 250 | 250-300 | 350 | 400 |
連接尺寸 | |||||||||
法蘭外圓（D) | 90 | 125 | 150 | 175 | 210 | 230 | 260 | 300 | 350 |
連接孔中心 (Do) | 70 | 102 | 125 | 140 | 165 | 185 | 200 | 254 | 298 |
凹面 (D1xh) | 55x4 | 70x4 | 85x4 | 100x4 | 130x5 | 150x5 | 160x5 | 200x5 | 230x5 |
孔數-螺栓 (N\M) | 4-M8 | 4-M10 | 4-M12 | 4-M16 | 4-M20 | 4-M20 | 8-M16 | 8-M16 | 8-M20 |
標準抽孔 (d) | 16 | 24 | 30 | 36 | 40 | 45 | 50 | 60 | 80 |
鍵寬x鍵高x條數NO.x 90° | 5x5 X1 | 8x7 X1 | 10x8 X1 | 12x8 x1 | 12x8 x2 | 14x9 x2 | 16x10 X2 | 18x11 X2 | 22x14 x2 |
可選軸孔 | 14、 18、 | 22、26 | 28、32、 | 32、38、 | 38、42、 | 42、48 | 45、55、 | 55、65、 | 70、75、 |
20 | 36 | 40 | 45、48 | 58、60 | 70 | 85、90 | |||
安裝高度 (H) | 52 | 62 | 68 | 75 | 105 | 110 | 110 | 120 | 135 |
鑄件手輪 (Φ) | 200 | 250 | 280 | 320 | 350 | 400 | 400 | 520 | 520 |
鏈輪 (Φ2) | 200 | 300 | 400 | ||||||
外型尺寸 | |||||||||
A | 200 | 235 | 265 | 322 | 368 | 413 | 433 | 554 | 615 |
B | 144 | 167 | 188 | 215 | 254 | 270 | 278 | 379 | 419 |
C | 128 | 150 | 160 | 219 | 243 | 260 | 248 | 345 | 394 |
E | 76 | 96 | 115 | 139 | 170 | 181 | 192 | 224 | 250 |
G | 132 | 169 | 203 | 245 | 292 | 314 | 338 | 378 | 433 |
H2 | 70 | 74 | 88 | 97 | 125 | 131 | 128 | 154 | 152 |
K | 112 | 146 | 175 | 212 | 243 | 266 | 292 | 330 | 382 |
