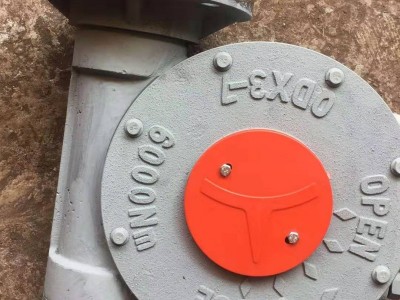

QDX3-D7球閥渦輪箱,電動齒輪渦輪頭,電動蝶閥減速機

類型：閥門執行機構

名稱：QDX3角行程手動電動齒輪箱渦輪箱

品牌：上海禹軒

型號：QDX3-3，QDX3-4，QDX3-5，QDX3-6，QDX3-7，QDX3-8，QDX3-9

說明：部分回轉型閥門手動裝置，電動渦輪箱 該產品是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類閥門。特殊型可輸出360°轉角。產品共有12個型號。該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。

型號：2號/3號/4號/5號/6號/7號/8號

速比30:1/42:1/43:1/54:1/48:1/58:1/53:1

輸入力矩nm40/78/98/112/122/133/156

輸出力矩nm300/820/1054/1512/1464/1930/2067

連接法蘭/90/125/150/175/210/260/300

連接孔中心/70/102/120/140/165/200/254

法蘭凹面/55×3/70×3/85×3/100×4/130×5/160×5/200×5

孔數：孔徑n-m/4-m8/4-m10/4-m12/4-m16/4-m20/8-m16/8-m16

標準軸孔-16-24-30-36-40-50-60

軸孔dmin-max-14-18-22-26-28-32-35-38-38-48-45-58-55-70

平鍵×條數×90度-5×18×1-10×1-12×1-12×2-16×2-18×2

安裝高度-52-62-68-75-105-100-120

買家指引（請確認以下數據即可，特殊要求請講明）：

一、軸頸（軸孔）       大小

二、花鍵尺寸（銷釘）寬度

三、連接中孔中心      距離

四、孔徑孔數          要求
