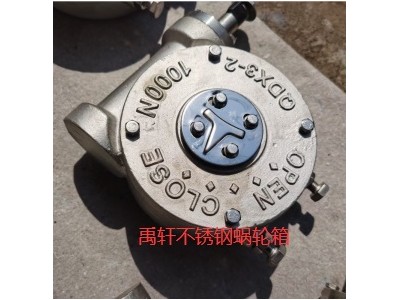

QDX3-3不銹鋼渦輪頭，蝶閥蝸輪驅動頭，304不銹鋼執行器

不銹鋼閥門驅動裝置又名手操機構、蝸輪箱，適用于氣動蝶閥、氣動球閥，設計合理，共有6種規格，輸出扭矩從300--6000牛米。

不銹鋼蝸輪箱主要用途：

本減速器有手動，氣動，電動結構，常與氣動或電動裝置聯合使用，用于旋轉90°開啟的蝶閥、球閥、旋塞閥等實現手動或氣動驅動。

閥門蝸輪箱結構特點：

1、體積小，重量輕，設計合理，樣式新穎。

2、產品系列化，輸出扭矩與氣動裝置、各種閥門匹配。

3、蝸輪連接內孔有相隔90°的兩個鍵槽，以便用戶根據需要選擇裝置同閥體的相對位置。

4、提起限位銷，旋轉偏心裝置180°，限位銷自動限位，實現氣動；反之，實現手動。

5、產品出廠時裝有專用潤滑脂，與閥裝配后，整體密封，防塵、防水、防護等級為IP65。

閥門蝸輪箱使用說明：

減速器底面與閥門連接，支架面與汽缸連接，閥軸與減速器內孔配合穿過，閥軸端四方與汽缸方孔配合。

轉動手柄（外轉180°）在合上蝸桿時，會出現頂齒現象，需轉動手輪一個角度即可合上。氣動與手動不能同時驅動
