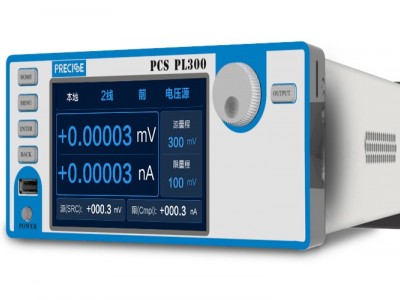

P100型國產脈沖數字源表認準普賽斯儀表，廠家直銷、服務完善！P系列脈沖源表是普賽斯在直流源表的基礎上新打造的一款高精度、大動態、數字觸摸源表，匯集電壓、電流輸入輸出及測量等多種功能，最大脈沖輸出電流達10A，最大輸出電壓達300V，支持四象限工作，因此能廣泛的應用于各種電氣特性測試中。P系列源表適用于各行各業使用者，特別適合現代半導體、納米器件和材料、有機半導體、印刷電子技術以及其他小尺寸、低功率器件特性分析。

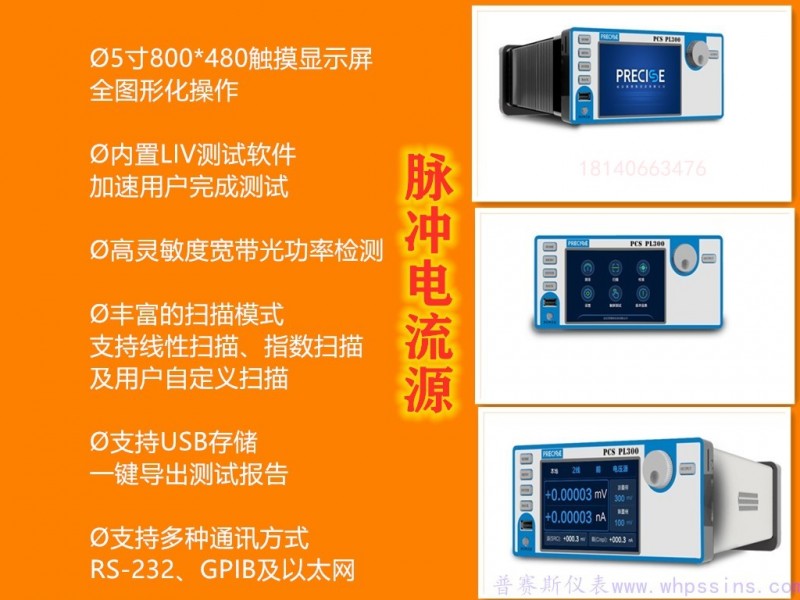

脈沖源表特點

?5寸觸摸顯示屏全圖形化操作
?內置強大的功能軟件，加速用戶完成測試，如LIV、PIV
?源及測量的準確度為0.1%，分辨率5數位
?四象限工作（源和肼），源及測量范圍廣：電流低至100pA，電壓高至300V
?最小脈沖寬度100uS
?豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描
?支持USB存儲，一鍵導出測試報告
?支持多種通訊方式，RS-232、GPIB及以太網

• 脈沖源表技術指標

    電壓及電流精度：(不同型號電壓量程有差異，以選型指南為準)

  量程技術指標如下：

  電壓	源		測量
  量程	分辨率	準確度±(%                                                          rdg.+volts)	分辨率	準確度±(%                                                              rdg.+volts)
  300mV	30uV	0.1%±300uV	30uV	0.1%±300uV
  3V	300uV	0.1%±500uV	300uV	0.1%±500uV
  30V	3mV	0.1%±3mV	3mV	0.1%±3mV
  300V	30mV	0.1%±30mV	30mV	0.1%±30mV
  電流	源		測量
  量程	分辨率	準確度±(%                                                          rdg.+A)	分辨率	準確度±(%                                                          rdg.+A)
  100nA	10pA	0.1%±0.5nA	10pA	0.1%±0.5nA
  1uA	100pA	0.1%±3nA	100pA	0.1%±3nA
  10uA	1nA	0.1%±5nA	1nA	0.1%±5nA
  100uA	10nA	0.1%±50nA	10nA	0.1%±50nA
  1mA	100nA	0.1%±300nA	100nA	0.1%±300nA
  10mA	1uA	0.1%±5uA	1uA	0.1%±5uA
  100mA	10uA	0.1%±20uA	10uA	0.1%±20uA
  1A	100uA	0.1%±2mA	100uA	0.1%±2mA
  3A	300uA	0.1%±3mA	300uA	0.1%±3mA
  10A	1mA	0.1%±5mA	1mA	0.1%±5mA

  脈沖技術指標如下：

  最大電流極限	最大脈寬	最大占空比
  100mA@300V	DC，無限制	100%
  1A@30V	DC，無限制	100%
  1A@300V	7mS	1%
  3A@65V	1.5mS	1%
  10A@30V	0.8mS	1.5%

  最小可編程脈寬200us，在部分量程上脈寬大于該值；脈寬可編程分辨率20us，脈寬編程精度±10uS。

  其它技術指標如下：

  源限度：直流模式最大輸出功率30W，脈沖模式最大功率200W，4象限源或肼模式；

  過量程： 105%量程，源和測量；

  穩定負載電容：<22nF；

  寬帶噪聲(20MHz)：3mV RMS（典型值），<20mV Vp-p（典型值）；

  FORCR HI和SENSE          HI之間的最大電壓為：3V；

  FORCR LO和SENSE          LO之間的最大電壓為：3V；

  線纜保護電壓：輸出阻抗1KΩ，輸出電壓偏移<5mV；

  最大采樣速率：100000 S/s；

  觸發：支持IO觸發輸入及輸出，觸發極性可配置；

  輸出接口：后面板接口；

  通信口：RS-232、GPIB、以太網；

  電源：AC          100~240V 50/60Hz；

  工作環境：25±10℃；

  尺寸：106mm高 ×                255mm寬    ×          425mm長；

  質保期：1年；



  脈沖源表應用

• 納米材料特性測試，石墨烯、納米線等

• 有機材料特性測試，電子墨水、印刷電子技術等

• 能量與效率特性測試，LED/AMOLED、太陽能電池、電池、DC-DC轉換器等

• 分立半導體器件特性測試，電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等

• 傳感器特性測試，電阻率、霍爾效應等
