多通道高密度插卡式源表簡介
    普賽斯插卡式設備具有通道密度高、同步觸發功能強、多設備組合效率高等特點。普賽斯插卡式主機采用自定義框架，背板總線帶寬高達3Gbps，支持16路觸發總線，滿足多卡設備高速率通信需求。普賽斯研發了豐富的可供用戶選配的子卡，方便用戶根據功能性能需求靈活配置不同的子卡。主機對外通信支持串口、以太網及GPIB。
    為滿足客戶對子卡數的不同需求，推出了1003CS和1010CS兩款主機，1003CS擁有Z高容納3子卡的插槽，1010CS擁有Z高容納10子卡的插槽。普賽斯子卡均能放入這兩種主機。
    CS系列源表子卡是普賽斯歷時多年打造的高精度、大動態、插卡式源表子卡，匯集電壓、電流輸入輸出及測量等多種功能，Z大輸出電壓達300V，Z大輸出電流達1A，支持四象限工作，因此能廣泛的應用于各種電氣特性測試中。CS系列源表適用于各行各業使用者，特別適合現代半導體、納米器件和材料、有機半導體、印刷電子技術以及其他小尺寸、低功率器件特性分析。
    目前已開發，CS100、CS200、CS300及CS400子卡，其中CS100、CS200、CS300為單卡單通道，CS400為單卡四通道，卡內4通道共地。使用10插卡主機時，用戶可實現高達40通道的配置，用戶針對實際情況可以選擇不同的子卡實現Z優性價比搭配。

多通道高密度插卡式源表應用
?納米材料特性測試，石墨烯、納米線等
?有機材料特性測試，電子墨水、印刷電子技術等
?能量與效率特性測試，LED/AMOLED、太陽能電池、電池、DC-DC轉換器等
?分立半導體器件特性測試，電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等
?傳感器特性測試，電阻率、霍爾效應等

多通道插卡式源表特點
?源及測量的準確度為0.1%，分辨率5數位
?四象限工作（源和肼），源及測量范圍：電流100pA~1A，電壓300uV~300V
?單主機可支持10子卡，Z高實現40通道
?靈活的通道觸發總線，多子卡高效協同工作
?豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描
?支持多種通信接口，RS-232、GPIB及以太網

多通道高密度插卡式源表技術指標
?1003CS     主機：
插槽數：Z多支持3通道；
通信口：RS-232、GPIB、以太網；
電源：AC  100~240V   50/60Hz，Z大功率500W；
工作環境：25±10℃；
尺寸：178mm高 × 482mm寬 ×    552mm長；
質保期：1年；

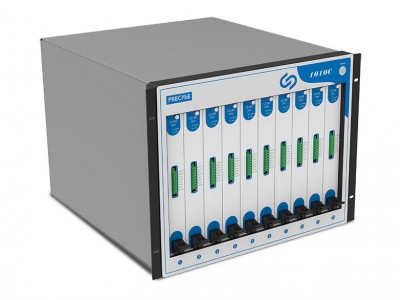

?1010CS 主機：
插槽數：Z多支持10通道；
通信口：RS-232、GPIB、以太網；
電源：AC 100~240V    50/60Hz，Z大功率500W；
工作環境：25±10℃；
尺寸：354mm高 × 482mm寬 ×   552mm長；
質保期：1年；

多通道高密度插卡式源表訂貨信息
如客戶首次使用我司插卡式源表系列產品，請先購買機箱SMU    CS控制機箱，購買機箱時請標注需要使用幾通道，方面我司將不用通道暫時封閉，保證外觀美觀性。

有關多通道高密度插卡式源表更多信息請聯系一八一四零六六三四七六

單位名稱：武漢普賽斯電子技術有限公司

單位地址：武漢市東湖開發區光谷大道308號光谷動力綠色環保產業園8棟2樓

公司網址：http://www.whpssins.com

公司郵箱：taof@whprecise.com

工作QQ：1993323884

公司電話：027-87993690/18140663476

微信公眾號：whpssins_com

訂貨信息

如客戶首次使用我司插卡式源表系列產品，請先購買機箱SMU  CS控制機箱，購買機箱時請標注需要使用幾通道，方便我司將不用通道暫時封閉，保證外觀美觀性。

主機：

子卡：

?
