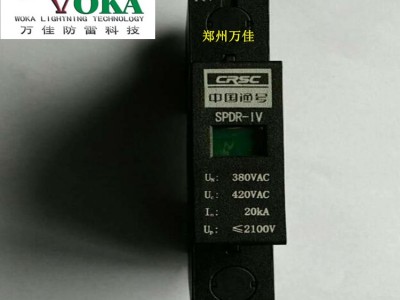

中國通號SPDR-IV-40鐵路浪涌保護器萬佳防雷

電氣原理圖

防雷保安器采用壓敏電阻和放電管串聯方式，見圖2。

圖2原理圖

5安裝維護

防雷保安器可應用于鐵路設備的電源或鐵路信號設備（頻率小于3kHz）的橫向保護（見圖3）,也可應用于單根（見圖4）或多根（見圖5）信號線縱向保護，連接線纜應小于0.5m。如果安裝位置無法滿足連接線纜小于0.5m時，建議采用凱文接線（見圖6）。本裝置提供常開(NO-COM)、常閉(NC-COM)的開關接點(COM公用)作為遙訊接點（見圖7），可用來遠距離傳送報警信號。遙訊接點為動合接點，負載電流≤100mA，交直流電壓應不大于24V。應用示例如下：

圖3橫向保護接線示意圖

圖4單線縱向保護接線示意圖

圖5多線縱向保護接線示意圖

圖6“凱文”接線示意圖

圖7遙訊接線示意圖

6使用方法及注意事項

6.1使用方法

6.1.1防雷保安器正常運行時，泄放模塊窗口顯示綠色(正常)。當某一泄放模塊失效后，泄放模塊窗口顯示紅色(故障)，此時需更換此模塊。更換時只需抽出失效模塊，插入新模塊即可。

6.1.2定期緊固壓線螺釘以保證壓線連接可靠。
