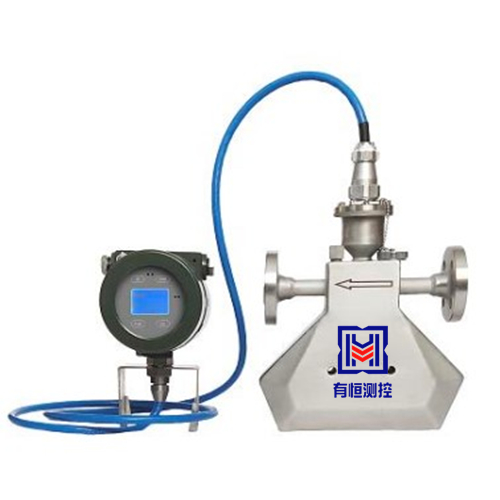

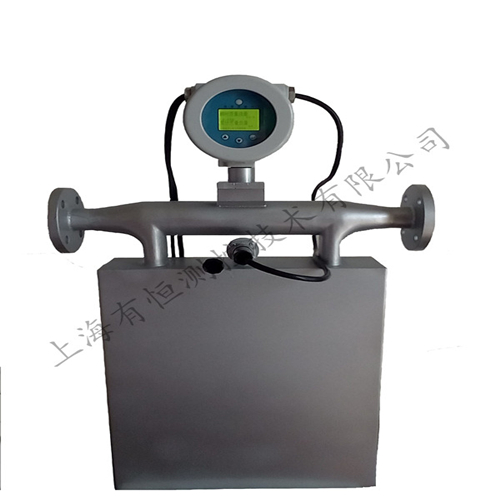

上海有恒測控UHCMF系列科里奧利力流量計是依據科氏力原理及多變量數字處理測量技術開發的一種新型的高精度流量及密度測量?jī)x表。實現流體質量流量的直接精密測量，而無需任何壓力、溫度、粘度、密度等換算或修正。其結構是由傳感器單元和變送器單元兩部分組成。
科里奧利質量流量計功能特點：
(1)科氏力質量流量計可直接測量質量流量，與被測介質溫度、壓力、密度、黏度變化無關。而其他各種質量流量計多采用間接測量方法，即先測得體積流量，再進行溫度、壓力、密度補償后求出質量流量。
(2) 內部無可動部件，可靠性高；安裝簡單，無需前后直管段。
(3) 測量精確度高，可達±0.1%～±0.2%R；量程比寬，最高可達1:100。
(4) 科氏力質量流量計可選分體型或一體型，液晶顯示，防爆型，保溫夾套型，可同時輸出模擬信號，頻率信號，RS485通訊接口。
(5) 科氏力質量流量計適用于各種液體，如腐蝕性液體、臟污介質、懸浮液、兩相液體(液體中含氣體量<10%體積)等。
1、傳感器型號
選型表 | |||||||||
CMF | XXX | X | X | X | X | X | X | X | |
口徑 | 公稱通徑 | 003~200 | |||||||
公稱壓力 | 0.6MPa | A | |||||||
1.0MPa | B | ||||||||
1.6MPa | C | ||||||||
2.5MPa | D | ||||||||
4.0MPa | E | ||||||||
其他 | F | ||||||||
| 法蘭 | 1 | |||||||
卡箍(衛生型) | 2 | ||||||||
螺紋 | 3 | ||||||||
其他 | 4 | ||||||||
| 0.1 | H | |||||||
0.15 | I | ||||||||
0.2 | G | ||||||||
0.5 | K | ||||||||
其他 | L | ||||||||
介質溫度 | -200℃～200℃ | 6 | |||||||
-50℃～200℃ | 7 | ||||||||
-50℃～300℃ | 8 | ||||||||
其他 | 9 | ||||||||
安裝方式 | 分體 | F | |||||||
一體 | W | ||||||||
其他 | T | ||||||||
法蘭標準及等級 | DIN PN6 | 0 | |||||||
DIN PN10 | 1 | ||||||||
DIN PN16 | 2 | ||||||||
DIN PN25 | 3 | ||||||||
DIN PN40 | 4 | ||||||||
DIN PN60 | 5 | ||||||||
ANSI 150# | 6 | ||||||||
ANSI 300# | 7 | ||||||||
ANSI 600# | 8 | ||||||||
JIS 5K | 9 | ||||||||
JIS 10K | A | ||||||||
JIS 16K | B | ||||||||
JIS 20K | C | ||||||||
JIS 30K | D | ||||||||
HG20592-2009 PN2.5 | E | ||||||||
HG20592-2009 PN6 | F | ||||||||
HG20592-2009 PN10 | G | ||||||||
HG20592-2009 PN16 | H | ||||||||
HG20592-2009 PN25 | I | ||||||||
HG20592-2009 PN40 | J | ||||||||
HG20592-2009 PN63 | K | ||||||||
HG20615-2009 Class150 | L | ||||||||
HG20615-2009 Class300 | M | ||||||||
HG20615-2009 Class600 | N | ||||||||
HG20615-2009 Class900 | O | ||||||||
HG20615-2009 Class1500 | P | ||||||||
GB9113-2010 PN2.5 | Q | ||||||||
GB9113-2010 PN6 | R | ||||||||
GB9113-2010 PN10 | S | ||||||||
GB9113-2010 PN16 | T | ||||||||
GB9113-2010 PN25 | U | ||||||||
GB9113-2010 PN40 | V | ||||||||
GB9113-2010 PN63 | W | ||||||||
其他 | X | ||||||||
傳感器類別 | 高壓型 | P | |||||||
高溫型 | T | ||||||||
低溫型 | L | ||||||||
保溫型 | K | ||||||||
標準型 | 空 | ||||||||
2、轉換器型號
選型表 | |||||||
XXX | X | X | X | X | X | ||
型號 | 轉換器型號 | ||||||
供電電壓 | 220VAC | A | |||||
24VDC | B | ||||||
其他 | C | ||||||
輸出方式 | 4～20mA,脈沖，RS485 | 1 | |||||
4～20mA,脈沖，Hart | 2 | ||||||
其他 | 3 | ||||||
防爆要求 | 防爆 | H | |||||
非防爆 | I | ||||||
其他 | G | ||||||
電氣接口 | M20*1.5 | 6 | |||||
1/2 NPT | 7 | ||||||
3/4 NPT | 8 | ||||||
其他 | 9 | ||||||
語言 | 中文 | L | |||||
英文 | M | ||||||
俄文 | N | ||||||
上海有恒質量流量計的應用及發展：
石化行業：化工原料，裝車、裝船貿易結算，移動車載式單井計量；
食品行業：酒度、淀粉乳的波美度、糖漿的糖錘度；果汁、植物油、食品添加劑；
制藥行業：制藥廠藥液計量、醫藥化工；
環保行業：脫硫項目，污水處理項目；
科研高校：科研單位、高校等的科研項目；
炭黑行業：煤焦油、碳酸鉀、蒽油等計量；
建材行業：瀝青，石灰漿液（中鐵），玻璃行業測煤焦油、重油等；
氣體計量：乙烯、氯氣、天然氣、SF6氣體（移動箱式裝置）；
在線密度計：礦漿（鉛礦、煤礦)，水泥漿(礦井、油田固井等），砂漿（光伏產業），脫硫石灰漿液（鋼廠、電廠等）；
自控系統：*生產過程控制：通過控制閥或變頻泵進行進料自動調節、定量加料；
*PID控制，DCS、PLC系統控制；
*通過RS-485（MODBUS）或HART通訊功能的軟件，質量流量計能同時實現遠程測量、控制和修改參數等。
測井密度計：用于油田勘探測量井下密度等參數。
物聯網技術：逐步實現現場儀表無線聯網、遠程監控功能，便于現場管理和測控。
為了適應用戶現場要求，我公司不斷攻克技術難關，在特殊使用條件下（低溫-200℃， 高溫300℃），得到應用。
