科里奧利質量流量計產品介紹：

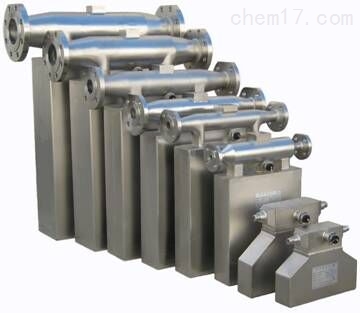

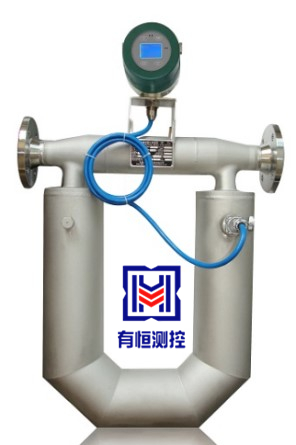

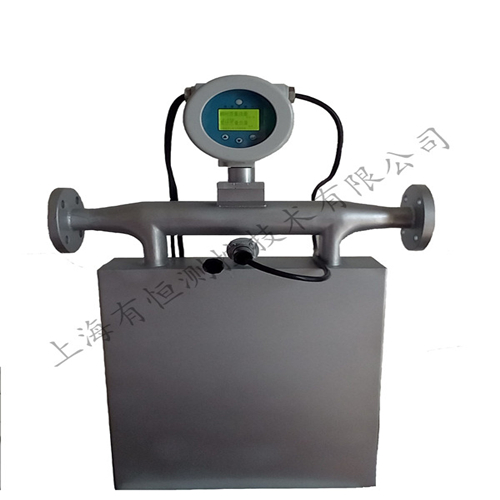

上海有恒UHCMF系列科里奧利質量流量計是一種集多功能為一體的流量測控儀表，可直接測量流體的質量流量、密度和溫度；智能化的流量變送器，可實現多種參數的顯示和組態功能，輸出形式多樣，可中文（或英文）顯示瞬時及累計流量、溫度、密度、濃度及酒度等。其結構由傳感器和變送器兩部分組成?？评飱W利質量流量計已廣泛應用于石油、化工、冶金、電力、食品、制藥、環保和能源等領域。遍布全國30多省市，并出口部分國家。
科里奧利質量流量計是一種高精度質量流量測量?jī)x表。由于其優異的性能，使其測量準確度高，對流體狀態要求低，壓力損失小。多種規格的儀表都可以直接獲得被測量液體或漿液的質量流量、體積流量、密度、溫度，無需人工計算或估算。
即使在惡劣的工作環境下也能表現出優異的性能。其內部沒有活動部件，不需復雜的安裝，對工況條件也沒有苛刻的要求。每臺傳感器都由不銹鋼材料制造，變送器的多種輸出能滿足您的各種需要。
科里奧利質量流量計測量原理：
質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上的科里奧利力（簡稱科氏力）來檢測管道中的質量流量。
當滿足兩個條件：（1）雙彎管以一定的頻率振動，（2）管道中有流體流動時，就會產生一種新的力——科氏力，這個力是由管道振動和管道流體流動合成產生的附加力，這個力在彎管上產生了扭矩，使得彎管對稱其中心線發生扭轉。通過在彎管兩側的位移傳感器檢測其電信號，再對電信號進行處理，直接得出質量流量。
科里奧利質量流量計產品技術參數：
技術指標參數表（表一）
指標名稱 | 技術參數 |
質量流量測量準確度 | ±[0.2% +(零點穩定度/瞬時質量流量×100%)] |
質量流量測量重復性 | ±(1/2)×[0.2% +(零點穩定度/瞬時質量流量×100%)] |
密度測量范圍 | 0.2 g/cm3～3.5g/cm3 |
密度測量準確度 | ±0.002g/cm3 |
溫度測量范圍 |  -60℃～+200℃ |
溫度測量準確度 | ±1℃ |
電流輸出 | 4mA～20mA |
頻率輸出 | 0Hz～10kHz |
批控繼電器觸點容量 | 24V/0.1A |
批控繼電器觸點形式 | 常開（用戶訂貨時說明，可改為常閉） |
基本參數
工作環境參數表（表二）
名 稱 | 參 數 |
流體介質溫度 | -40℃～+200℃ |
工作環境溫度 | 0℃～+40℃ |
工作環境濕度 | ≤90% RH，非冷凝 |
大氣壓力 | 86kPa～106kPa |
變送器供電要求 | 電源電壓: (24±10%)V |
整機功率 | ＜ 15W |
規格型號及基本參數表（表三）
規格型號 | 公 稱 通 徑 （mm） | 流 量 范 圍 （t/h） | 計 量 范 圍 （t/h） | 工 作 壓 力 上 限 （MPa） | 零點穩定度 （t/h） | 流速因子 （h m/t s） |
DN1 | 1 | 0～0.04 | 0.004～0.04 | 30.0 | 0.00001 | 353.68 |
DN2 | 2 | 0～0.16 | 0.016～0.16 | 30.0 | 0.00004 | 88.419 |
DN3 | 3 | 0～0.35 | 0.035～0.35 | 30.0 | 0.00008 | 39.298 |
DN6 | 6 | 0～0.7 | 0.07～0.7 | 30.0 | 0.00016 | 19.649 |
DN10 | 10 | 0～1.2 | 0.12～1.2 | 30.0 | 0.0002 | 4.9122 |
DN15 | 15 | 0～6.4 | 0.64～6.4 | 4.0 | 0.0011 | 2.1832 |
DN25 | 25 | 0～16 | 1.6～16 | 4.0 | 0.002 | 0.9022 |
DN40 | 40 | 0～40 | 4～40 | 4.0 | 0.003 | 0.3343 |
DN50 | 50 | 0～65 | 6.5～65 | 4.0 | 0.006 | 0.1965 |
DN80 | 80 | 0～160 | 16～160 | 2.5 | 0.01 | 0.0873 |
DN100 | 100 | 0～250 | 25～250 | 2.5 | 0.015 | 0.0544 |
DN150 | 150 | 0～550 | 55～550 | 2.5 | 0.03 | 0.0234 |
上海有恒質量流量計的應用及發展：
石化行業：化工原料，裝車、裝船貿易結算，移動車載式單井計量；
食品行業：酒度、淀粉乳的波美度、糖漿的糖錘度；果汁、植物油、食品添加劑；
制藥行業：制藥廠藥液計量、醫藥化工；
環保行業：脫硫項目，污水處理項目；
科研高校：科研單位、高校等的科研項目；
炭黑行業：煤焦油、碳酸鉀、蒽油等計量；
建材行業：瀝青，石灰漿液（中鐵），玻璃行業測煤焦油、重油等；
氣體計量：乙烯、氯氣、天然氣、SF6氣體（移動箱式裝置）；
在線密度計：礦漿（鉛礦、煤礦)，水泥漿(礦井、油田固井等），砂漿（光伏產業），脫硫石灰漿液（鋼廠、電廠等）；
自控系統：*生產過程控制：通過控制閥或變頻泵進行進料自動調節、定量加料；
*PID控制，DCS、PLC系統控制；
*通過RS-485（MODBUS）或HART通訊功能的軟件，質量流量計能同時實現遠程測量、控制和修改參數等。
測井密度計：用于油田勘探測量井下密度等參數。
物聯網技術：逐步實現現場儀表無線聯網、遠程監控功能，便于現場管理和測控。
為了適應用戶現場要求，我公司不斷攻克技術難關，在特殊使用條件下（低溫-200℃， 高溫300℃），得到應用。
科里奧利質量流量計的安裝
質量流量計主要分為兩部分：傳感器（一次表）和變送器（二次表），兩者之間由屏蔽電纜連接。本安型流量計的變送器（二次表）必須放在符合規定條件下的環境（見3.2），不可以放在危險區。變送器電源為直流24V。本安型流量計傳感器和變送器的安放見圖四。
圖四 本安型流量計安放要求簡圖
本安型流量計變送器（二次表）一般安裝在儀表柜上，儀表柜上開一152mm X 152mm的方孔，然后用隨機附送的固定板、固定螺母和螺絲按圖五所示固定本安型流量計變送器。
圖五 本安型流量計變送器安裝圖
復合型流量計的變送器（二次表）用隨機附送的四個內六角螺絲直接固定在傳感器（一次表）之上，兩者之間由屏蔽電纜連接。變送器電源為直流24V。隨機附送一條接地線，該地線一端擰在固定螺絲上，另一端要與大地相連，接地電阻小于4歐姆。
傳感器（一次表）的安裝如圖六所示，現做以下說明：
質量流量計一般安裝在水平管道上，主體部分自然垂直向下。安裝時注意流量計上標注的流向標志應與管道中的液體流向相同，如果流向標志因長期使用不清晰時，也可參考圖六判斷傳感器（一次表）流向：當傳感器（一次表）的電纜插座在背面時，流向?yàn)閺淖笙蛴遥?/span>
流量計的上游和下游需安裝固定支撐架；
安裝時要保證流量計的法蘭盤與管道中的法蘭盤同心，擰固定螺栓時要保證多個螺栓均勻受力，不可強迫對位，以免一次表上產生扭矩或彎矩；
流量計下游管道需要有一定的背壓，不能直接處于開放狀態，防止管道內液體不能充滿，造成測量不正確；
流量計必須離開地面，也不能與其它物品相接觸；
流量計上游管道口徑可以大于或等于流量計口徑，不能小于；
測量易氣化的液體或低溫液體，要將流量計傳感器整體加保溫材料保護，以免結露或結霜損壞傳感器；
測量管內有空氣或液體中夾帶氣體時，會產生測量誤差，一定要設法避免。
對DN1、DN3、DN6、DN10四個螺紋接嘴的型號，上述(3)、(5)條不適用。安裝時傳感器需固定在地面，用軟管連接到管道。
傳感器和變送器的編號要一一對應，否則可能產生測量誤差。
水平管道：
主體朝下，
測量液體，
出口必須高
0.8米以上
水平管道：
主體朝上，
自排空，
測量含固體
的漿液，
出口必須高于
流量計最高
點0.8米以上
垂直管道：
旗式安裝，
自排空，
測量液體或漿液，
液體必須從下往上流
圖六 傳感器安裝圖
安裝環境要求
質量流量計是高精度測量?jī)x表，為了保證測量準確度，需保證安裝的環境要求：
(1)傳感器（一次表）和變送器（二次表）不得安裝在有強磁干擾的區域，否則會影響電路信號，從而影響測量準確度；
(2)傳感器（一次表）安裝的管道不能有其他振動干擾；
(3)對需要安裝在戶外的情形，要注意最高和最低的環境溫度，應當考慮防風遮雨措施，避免風吹雨淋，以提高流量計的工作壽命；
(4) 本安型流量計變送器（二次表）應安放在安全區或合適的控制室；
(5) 本安型流量計傳感器（一次表）和變送器（二次表）之間是由十芯屏蔽電纜連接的。
復合型流量計變送器（二次表）輸出電纜是十芯屏蔽電纜。
本公司出廠時標準配置的電纜長5米?？蛻粲嗀洉r(shí)如有特殊需求，可以增加電纜長度，最長不超過200米。
現場安裝方式（圖例）
殼體朝上
殼體朝下
豎式安裝
變送器盤裝柜式安裝
