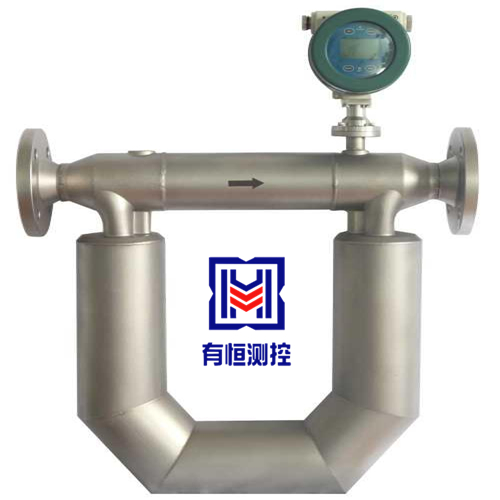

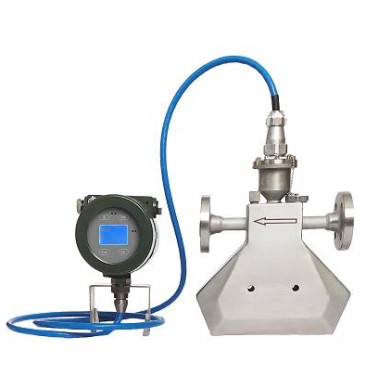

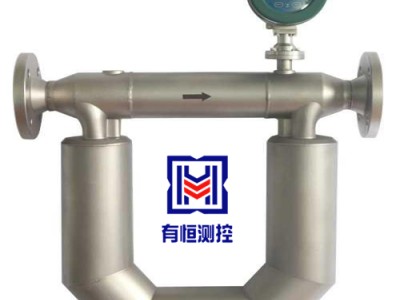

上海有恒測控科氏力質量流量計的基本原理為：一根兩端固定的薄壁測量管，在中點處以測量管諧振或接近諧振的頻率（或其高次諧波頻率）所激勵，此時，在管內流動的流體產生科里奧利力，使測量管中點前后產生方向相反的撓曲，撓曲的大小與流體的質量流量成正比。因此，用光學或電磁學的方法檢測測量管的撓曲量，就可以求得管內流體的質量流量?？评飱W利質量流量計（科氏力質量流量計）主要特點首先它可以直接測量質量流量，有很高的測量準確度；測量值不受流體特性（密度、粘度）等的影響；可測量各種非牛頓流體及含微粒的漿液；可做多參數測量，如溫度、密度等。
技術指標參數表（表一）
指標名稱 | 技術參數 |
質量流量測量準確度 | ±[0.2% +(零點穩定度/瞬時質量流量×100%)] |
質量流量測量重復性 | ±(1/2)×[0.2% +(零點穩定度/瞬時質量流量×100%)] |
密度測量范圍 | 0.2 g/cm3～3.5g/cm3 |
密度測量準確度 | ±0.002g/cm3 |
溫度測量范圍 | -60℃～+200℃ |
溫度測量準確度 | ±1℃ |
電流輸出 | 4mA～20mA |
頻率輸出 | 0Hz～10kHz |
批控繼電器觸點容量 | 24V/0.1A |
批控繼電器觸點形式 | 常開（用戶訂貨時說明，可改為常閉） |
基本參數
工作環境參數表（表二）
名 稱 | 參 數 |
流體介質溫度 | -40℃～+200℃ |
工作環境溫度 | 0℃～+40℃ |
工作環境濕度 | ≤90% RH，非冷凝 |
大氣壓力 | 86kPa～106kPa |
變送器供電要求 | 電源電壓: (24±10%)V |
整機功率 | ＜ 15W |
規格型號及基本參數表（表三）
規格型號 | 公 稱 通 徑 （mm） | 流 量 范 圍 （t/h） | 計 量 范 圍 （t/h） | 工 作 壓 力 上 限 （MPa） | 零點穩定度 （t/h） | 流速因子 （h m/t s） |
DN1 | 1 | 0～0.04 | 0.004～0.04 | 30.0 | 0.00001 | 353.68 |
DN2 | 2 | 0～0.16 | 0.016～0.16 | 30.0 | 0.00004 | 88.419 |
DN3 | 3 | 0～0.35 | 0.035～0.35 | 30.0 | 0.00008 | 39.298 |
DN6 | 6 | 0～0.7 | 0.07～0.7 | 30.0 | 0.00016 | 19.649 |
DN10 | 10 | 0～1.2 | 0.12～1.2 | 30.0 | 0.0002 | 4.9122 |
DN15 | 15 | 0～6.4 | 0.64～6.4 | 4.0 | 0.0011 | 2.1832 |
DN25 | 25 | 0～16 | 1.6～16 | 4.0 | 0.002 | 0.9022 |
DN40 | 40 | 0～40 | 4～40 | 4.0 | 0.003 | 0.3343 |
DN50 | 50 | 0～65 | 6.5～65 | 4.0 | 0.006 | 0.1965 |
DN80 | 80 | 0～160 | 16～160 | 2.5 | 0.01 | 0.0873 |
DN100 | 100 | 0～250 | 25～250 | 2.5 | 0.015 | 0.0544 |
DN150 | 150 | 0～550 | 55～550 | 2.5 | 0.03 | 0.0234 |
