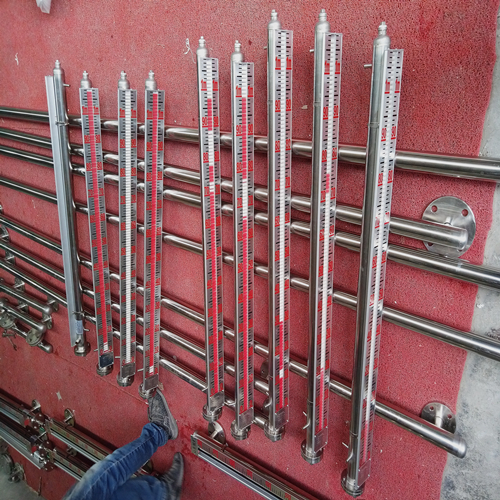

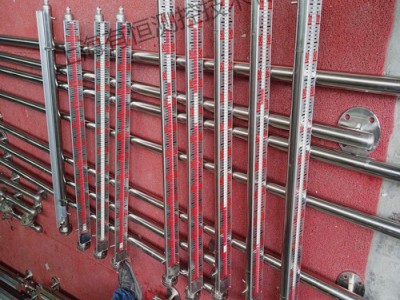

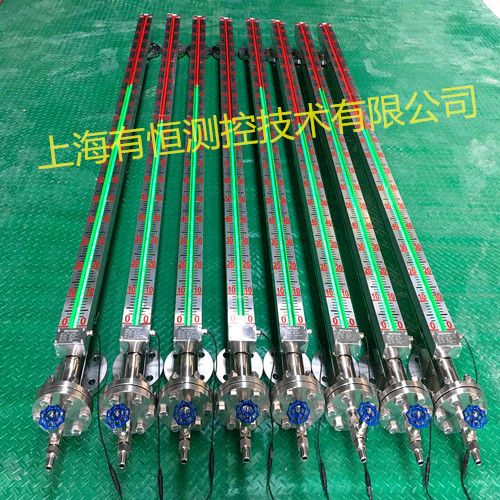

磁性翻板液位計概述:

上海有恒UHZ系列磁翻板液位計適用于開放或壓力容器內的液位測量。 基于它的特殊設計，這種儀表特別適用于在有浸蝕性的、有害的或易燃性介質和惡劣的環境下使用。UHZ型磁翻板液位計是以磁浮子為感測元件，并通過磁性浮子與顯示色柱中磁性體的磁耦合作用，反映被測液位或界面的測量?jī)x表?，F(xiàn)場液位指示不需要電源。這種儀表還可選擇性地同時或分別安裝電遠傳系統和限位開關。應用連通管原理，保證被測容器與測量管體間的液位相等。

磁性翻板液位計測量原理:

上海有恒UHZ型磁翻板液位計測量原理是旁通管道式液體測量原理。測量管作為容器的一個旁通容器與其相連，這樣測量管內的各種條件與容器內的一樣。浮子內安裝永久磁鐵系統，將測量值通過磁耦合傳遞到指示器上。指示器上安裝線性刻度條，當液位變化時，浮子內磁鐵系統帶動磁翻板指示器指示容器內相應的液位值。當測量管中的浮子隨被測液位等量變化，浮子中磁體與顯示板上顯示色柱中的磁性體耦合作用，使色柱翻轉，白色表示無液，紅色表示為有液，以達到就地顯示液位數值。就地顯示的磁翻板液位計具有顯示直觀、醒目、視角寬，結構緊湊合理。安全可靠，無“跑、冒、滴、漏”現象，維護量小，維修費用低等優點，且其指示功能無須另外供電，即使電力供應發生故障，液位觀測出不會受到影響，是理想的液位檢測儀表。若配置UR型電阻液位傳感器，或UB型電阻電流液位變送器和（二次）顯示儀表，可以完成電動遠傳，并輸出4～20mA（或0～20 mA）有標準信號，在此基礎上，我公司在磁翻轉的液位變送器和磁浮球液位變送器方面，引進了HART技術，從而滿足了現場總線（模擬和數字的混合）的需要。HART采用頻移鍵控（FSK）技術，以配合工業控制計算機聯網。

磁性翻板液位計特點:

結構簡單，堅固。先進的技術，新穎的設計；

抗壓，指示部分和測量部分密封隔離；

適合于惡劣的操作條件和環境條件；

對密度≥ 0.5kg/l 的液體/ 液化氣具有可靠功能；

大型刻度條，便于讀數；

具有 PTFE 襯里或硬塑料等不同類型；

壓力：標準型≥ 4.0MPa ，中壓型：6.3MPa，高壓型：10.0MPa，16.0-42.0MPa；

溫度：標準型≤120℃， 中溫型≤220℃，高溫型≤450℃；

可進行密度差≥ 0.1kg/l 的兩種液體介質之間的界面測量；

指示器可更換，增加限位開關和遠傳系統；

遠傳電流輸出：4~20mA (HART)；

選型采購請咨詢我公司銷售、技術相關人員。

磁性翻板液位計技術參數：

 1、測量范圍：20—15000mm
2、測量精度：±5mm
3、工作壓力：1.0，1.6，2.5，4.0，6.4，10.0，16.0MPa
4、介質溫度：－40～450℃
5、介質粘度：≤10－4m2/S
6、比重：≥0.5
7、管體材質：1Cr18Ni9Ti
8、法蘭：側法蘭DN20,DN25

罐頂法蘭DN100,DN150按國標任選

為適應不同的工況環境，本廠的磁翻板液位計有側裝型、地罐頂裝型、保溫型（蒸汽保溫夾套、電保溫）鍋爐專用型、防腐型（玻璃鋼、ABS、UPVC、鈦材）等二十種形式的儀表，以滿足廣大用戶的需要。
