?！∩虾Ｓ泻鉛HMQ-F型超聲波明渠流量計是由側液位的超聲波探頭及流量計算變送器組合而成。按照結構不同可分為一體式和分體式，適用于水庫、城市供水、污水處理、水利工程、農田灌溉等矩形、梯形、U型明渠流量的測量。超聲波明渠流量計是需要搭配堰槽一起測量，比較常用的堰槽包括矩形槽、三角堰、巴歇爾槽等，是需要根據不同工況現場環境來選擇合適的搭配方法。

　　超聲波明渠流量計的工作原理：超聲波明渠流量計原理是配合量水堰槽直接測量液位，通過相應的液位-流量換算關系把液位轉換為量水堰槽內流量為原理得到相對應的流量數據。渠道內的流量越大，槽堰內液位越高；流量越小，液位越低。一般的渠道液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃?，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝槽堰，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此渠道上游水位與流量的對應關系主要取決于槽堰的幾何尺寸。同樣的槽堰放在不同的渠道上，相同的液位對應相同的流量。槽堰把流量轉成了液位 明渠流量計所用的液位計一般采用兩種型式，超聲波液位計和靜壓式液位計。

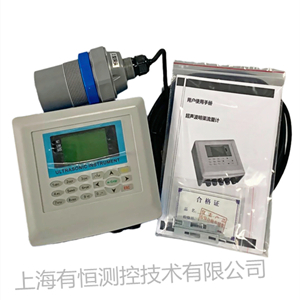

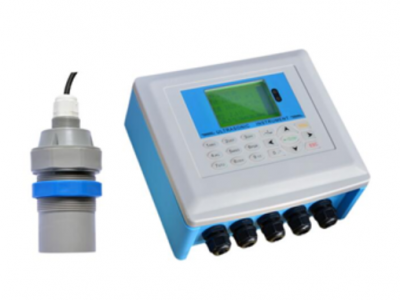

　　上海有恒測控技術有限公司所產UHMQ超聲波明渠流量計一款通用型工業智能儀表，可直接超聲波換能器或工業通用(4-20mA，0-20mA，1-5V，0-5V等)信號輸入，及RS485串口輸入功能（可選）。本儀表采用軍公品質多層ＰＣＢ板，集成一路換能器輸入模塊、兩路模擬信號輸入模塊、RS485/232數字通信模塊、四路繼電器/NPN開關輸出模塊、SD卡數據儲存模塊、遠程通信模塊等。儀表功能強大，集成明渠流量積算儀功能，可作為明渠流量計使用。為便于使用，設計有菜單屏蔽功能，可以只顯示常用的菜單。

上海有恒超聲波明渠流量計特點如下：

（1）超聲波非接觸式液位測量，完全不影響流速，液位測量準確是理想的液位儀。

（2）探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。

（3）適用量水堰槽類型寬，包括薄壁直角三角堰，矩形堰，巴歇爾槽等。

（4）操作簡便，無需進行信號輸入標定。只需設置簡單參數即可使用。

（5）流量積算儀帶歷史流量計錄功能，可計錄過去60小時、30天、12個月、10年的流量數據，并可通過SD卡實時記錄數據。

（6）儀表控制功能全面，四路繼電器信號輸出，易連接常用執行機構（電動機，報警器等）；

（7）根據工況要求，探頭可選IP68、防腐、防爆、小盲區高精度型、超低功耗、大量程等特殊型號產品；

（8）中文顯示界面，16鍵按鍵操作。更加通俗易懂的菜單選項，更加快捷的實現人機交流。

（9）內置遠程通信模塊，可訂制各種通信協議。

技術選型參數如下：

（1）累計流量范圍：0~9999999（滿8位清零，同時累計次數加1，流量單位根據設定）

（2）瞬時流量范圍：10L/s～10m3/s （由配用的量水堰槽的種類、規格確定）

（3）流量精度：5%

（4）探頭測距范圍：2m、5m、8m、10m（標配為2m，根據現場工況,可選高精度小盲區型也可以選擇更大量程型）

（5）探頭盲區：0.3--0.5m（與量程而不同）

（6）測距精度：±0.25%F.S（示探頭而定）

（7）顯示：中文3吋ＬＣＤ

（8）液位分辨率：1mm

（9）鍵盤：16位鍵盤操作；

（10）信號輸入：換能器（標配）、4～20mA、0～20mA、1～5V、 0～5V、RS485

（11）可選信號輸出：一路或兩路4-20mA（標配一路4-20mA，換能器輸入時只有一路）RS485/232（支持Modbus協議）（標配）4通道繼電器輸出（繼電器觸點容量:AC:5A 250V DC:10A 120V）

（12）工作電壓：AC220V或DC12~24V

（13）功耗：<3W

（14）儀表材質：主機材質ABS、傳感器材質ABS

（15）主機外形尺寸：240mm×184mm×110mm；

（16）傳感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；

（17）傳感器安裝接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）

（18）傳感器線纜：10m屏蔽線纜（可定制任意長度）

（19）工作環境：常溫、常壓

（20）防護等級：主機防護等級IP53   傳感器防護等級IP65（可選更高的防護等級）

（21）數據瀏覽：快速查看時、日、月、年流量記錄

（22）選項功能：支持MiniSD卡數據采集、支持無線傳輸、支持微型打印機（訂貨時選購）
