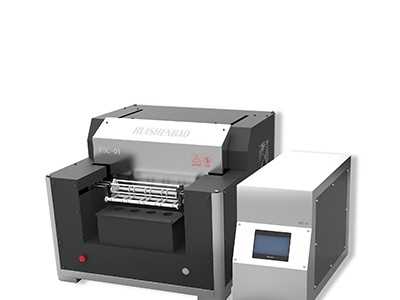

熔樣機FSC-01型自動熔樣機是瑞紳葆分析技術（上海）有限公司研制的一款XRF分析用玻璃熔片法制樣設備。采用玻璃熔片法制得的樣品，有效降低甚至消除了樣品在XRF分析時遇到的基體效應、顆粒效應和礦物效應等不利因素，極好提高了XRF分析的精確度。在鋼鐵、冶金、化工、地質、水泥等行業，玻璃熔片法制樣有極其廣泛的應用。本自動熔樣機正是為此而設計的全自動熔樣制樣設備，整機設計結構合理，采用加熱爐體和控制部件分體設計，用戶操作簡單，人工干預少，只需上樣，通過觸摸屏設定好熔樣程序，熔樣過程一鍵自動完成，熔樣過程中設計有用戶可調自動搖擺系統保障了熔片的均勻性。整機采用硅碳棒加熱方式，熱電偶實時測溫，PID恒溫調節，PLC智能控制，整機在控溫、穩定性、可操作性等性能上表現優異，加熱最高溫度可高達1250℃，對不同樣品材質有較好的溫度適用性，最后制得的樣片均勻，質量好，能滿足不同行業客戶對XRF分析熔樣制樣需求。
優點
n 應用先進的設計理念，采用加熱爐體和控制部件分體臺式結構設計，整機組合布局合理，體積小，結構外形美觀大方。
n 選用高質量硅碳棒加熱元件，加熱最高溫度可達1250℃，保障整機穩定持久運行。
n 加熱爐室內襯選用優質耐火保溫材料，確保加熱室電熱的高效利用及溫度穩定性。
n 熱電偶實時測溫，PID恒溫調節，PLC智能控制，保障制樣過程精確控制，制片質量優越。
n 全觸摸屏顯示操作，人機界面友好，人工干預少，只需上樣，通過觸摸屏設定好熔樣曲線，熔樣過程一鍵自動完成。
n 設計有用戶可調自動搖擺系統保障了熔片的均勻性和熔片質量，可調的倒樣鑄模成型系統適應不同材質樣品的制樣需要。
n 儀器設計有多重保護（超溫、搖擺運動限位保護等），使儀器更安全穩定可靠運行。
n 倒樣澆鑄在爐內完成，對人體熱輻射少，設計有強制風冷系統加快熔片冷卻，提高效率。
n 整機升溫快、控溫精確（±0.1℃）、節能、運行穩定，工作溫度可達1250℃，對不同樣品材質有較好的溫度適用性，最后制得的樣片均勻，較好滿足XRF分析。
n 單次可同時熔融四個樣片（用戶還可定制6個樣位機型），整機性價比高。
技術參數
型號 | FSC-01 |
溫度范圍 | 室溫-1250℃ |
升溫速度 | 最大35℃/min（熔融加熱階段） |
加熱方式 | 硅碳棒加熱 |
控溫精度 | ±0.1℃（鉑銠熱電偶測溫） |
額定功率和電流 | 10kW，63A |
電源 | 單相220V、50/60Hz，保護接地 |
坩堝架搖擺角度 | 最大±75°（分6個級別） |
坩堝架搖擺頻率 | 最大1Hz（分6個等級可選） |
成型方式 | 自動倒模澆注成型 |
控制系統 | 集操作顯示控制一體真彩液晶觸摸屏、PLC控制、PID恒溫調節 |
熔樣曲線工作模式及各階段時間 | 預熱→氧化→熔融1→熔融2，各階段時間可調 |
坩堝倒模前靜置時間 | 可調 |
坩堝倒模后靜置時間 | 可調 |
旋轉擺動時間 | 可調 |
熔樣工作方式 | 自動進樣→熔融擺動→自動倒模→自動出樣 |
熔樣位 | 4個（可根據用戶要求定制6個樣位） |
熔樣速度 | 4個/12~18分鐘（根據樣品的復雜程度而定） |
設備安全保護 | 斷偶、斷棒保護、過熱保護、運動限位保護。 |
坩堝要求 | 鉑黃坩堝（Pt/Au: 95/5） |
儀器重量 | 150kg（主機+控制器） |
主機和控制器尺寸（L×W×H mm） | 主機：680×650×560 控制器：630×260×420 |
應用領域
鋼鐵、冶金、化工、地質、水泥、陶瓷耐火材料等行業，用于礦石、巖石、土壤、耐火材料、冶金原料等樣品的XRF分析——玻璃熔片制樣。
