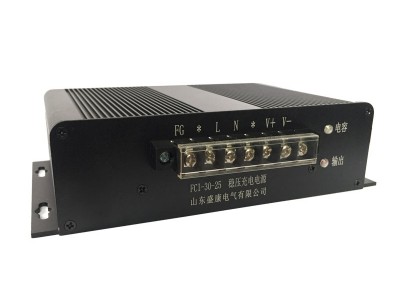

SCPS-FCI-30-25低壓分路監測終端用穩壓充電電源是根據國網通用技術規范要求研發生產的、帶有獨立超級電容密封模組的專用后備電源，采用了先進的PWM技術和穩定可靠的電路拓?fù)浣Y(jié)構，具有重量輕、效率高、工作溫度范圍寬、抗干擾能力強、電網適應力強、動態響應快、穩定度高、雜音紋波小、保護功能強等特點。本產品也適用于其他需要后備電源的配電設備。

額定參數要求：

1供電電源輸入要求

a) 交流輸入電壓額定值： AC220V；

b) 輸入電壓波動范圍:   -20%～+90%；

c) 交流電源波形為正弦波；

d) 交流電源標稱頻率為50Hz，頻率變化范圍不超過±5%；

2電源輸出技術參數

a) 額定輸出電壓：     DC25.2V；

b) 額定輸出電流：              DC1.2A；

c) 穩壓精度：                        ≤±1%；

d) 紋波系數：                        ≤1%；

e) 電壓調整率：            ≤±0.5%；

f) 負載調整率：       ≤±1%；

g) 額定工況下工作效率：  Pout/Sin≥73%；

3后備電源

a)  后備電源采用超級電容；

b)  交流輸入有電時，電源輸出除給系統供電外，同時給后備儲能電容充電；

c) 后備電源在主電源供電不足或消失時，能自動無縫投入，保證輸出電壓穩定；

d)  超級電容最大儲能：            ≥3000J；

e)  充電功率：                            ≤12W；

f)  超級電容從零電壓充電至滿電壓：≤5分鐘；

g)  后備電源在額定輸出功率下保證穩定工作時間：  ≥1分鐘；

h)  超級電容為獨立密封模組，獨立安裝空間，壽命：≥8年；

4外觀參數

a）重量：約1.2kg

b）尺寸：204mm*120mm*55mm
