主要特性:
⑴輸　　入：Pt100(-200~+600℃)　(范圍可選擇)也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
⑵輸出信號：4~20mA，0~5V，0-10V 等標準信號

⑶輔助電源：5V、9V、12V、15V或24V直流單電源供電
⑷工業級溫度范圍: - 40 ~ + 85 ℃        ⑸精度等級：0.2級(FSR%，相對于溫度)
⑹內含線性化和長線補償功能          ⑺隔離耐壓：2500VDC(1mA,60S)，2路輸入/2路輸出/電源五隔離
⑻安裝方式：DIN35導軌安裝
⑼外形尺寸：106.7x79.0x25.0mm

產品概述:

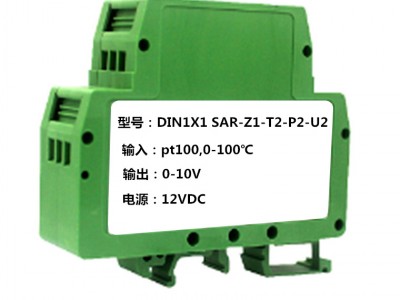

     DIN2x2系列熱電阻溫度變送器采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。

產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。

該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。輸入1、輸入2、輸出1、輸出2和輔助電源之間是完全隔離（五隔離），可以承受2500VDC的隔離耐壓。
    DIN2x2系列溫度信號隔離放大器使用非常方便，僅需接好線，即可實現熱電阻信號的隔離變送。

產品選型:

DIN2x2  SAR- Z□ - T□ - P□ - I/U□

選型舉例1：
輸入：Pt100  溫度范圍：-20~100℃  供電電壓：24V   輸出：4-20mA
型號： DIN2x2 SAR-Z1-T1-P1-I4

選型舉例2：
輸入：Pt1000 溫度范圍：0~200℃   供電電壓：12V   輸出：0-10V
型號： DIN2x2 SAR-Z5-T4-P2-U2

通用參數：

精   度  ------- 0.2% （相對于溫度）

輸   入  ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000,  Pt10, Cu50, Cu100等熱電阻。

                  訂購時需選擇一個溫度范圍來和輸出相對應。

輸   出  ------- 標準的電壓或電流信號。也可由用戶自定義。

響應時間 ------- ≤100mS

輔助電源 ------- DC5V、9V、12V、15V、24V

功    率 ------- < 2W

溫度漂移 ------- 50ppm/℃（典型值）

負載能力 ------- 電壓輸出：≥ 2 kΩ

電流輸出：≤ 450Ω

隔    離 ------- 信號輸入1/輸入2/輸出1/輸出2/輔助電源  五隔離

隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA

耐沖擊電壓------- 3KV， 1.2/50us(峰值)

工作溫度 ------- -40 ~ +85℃

存儲溫度 ------- -40 ~ +85℃

工作濕度 ------- 10 ~ 90% (無凝露)

存儲濕度 ------- 10 ~ 95% (無凝露)

產品接線圖：

引腳定義：
