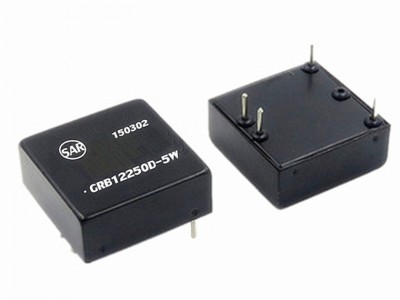

GRB系列（2：1）寬電壓輸入高電壓穩壓輸出金屬外殼屏蔽封裝模塊電源介紹
GRB 2~10W 系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出單電壓：100VDC、110VDC、150DC、200VDC、250VDC等，具有功率密度大，輸出功率高，應用范圍廣等優點。
技術參數
輸出特性 | ||
技術指標 | 技術參數 | 測試條件 |
穩壓精度 | 3.0 %max | 0%~100%負載范圍 |
電壓調整率 | 0.5%max | 滿載 |
負載調整率 | +/-0.5% type. +/-1% max. (No load to full load) | 0%~100%負載范圍 |
紋波和噪聲 | ≤150 mV p-p, max | 20MHz帶寬 |
動態響應速度 | ≤150us | 25%負載~滿載 |
啟動延遲時間 | 500ms | |
輸入特性 | ||
輸入電壓范圍 | （12VDC）9.0—18VDC | |
（24VDC）18—36VDC | ||
線性高速率 | 0.5% | 低端 ~ 高端 |
一般特性 | ||
開關頻率 | 300KHz | 典型值 |
轉換效率 | 參見型號選擇表 | |
隔離電壓 | 不隔離 | 輸入和輸出之間 |
平均無故障間隔時間 | 1000000小時 | |
溫度系數 | 0.02%/℃ | |
環境特性 | ||
工作溫度范圍 | -40℃~+85℃ | |
儲存濕度 | -55℃~+125℃ | |
相對濕度 | 10%~90% | |
冷卻方式 | 自由空氣 | |
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
產品型號選擇指南
產品型號 | 輸入電壓（VDC） | 輸出電壓（VDC） | 輸出電流（mA） | 效率（%） | |
標稱值 | 輸入范圍 | ||||
GRB12110D-2W5 | 12 .0 | 9.0~18.0 | 110 | 20 | 80 |
GRB12150D-2W | 12 .0 | 9.0~18.0 | 150 | 14 | 82 |
GRB12250D-2W | 12 .0 | 9.0~18.0 | 250 | 8 | 85 |
GRB24110D-2W | 24 .0 | 18.0~36.0 | 110 | 18 | 82 |
GRB24150D-2W | 24 .0 | 18.0~36.0 | 150 | 13 | 84 |
GRB24250D-2W | 24 .0 | 18.0~36.0 | 150 | 8 | 86 |
GRB12110D-3W | 12 .0 | 9.0~18.0 | 110 | 27 | 80 |
GRB12150D-3W | 12 .0 | 9.0~18.0 | 150 | 20 | 82 |
GRB12250D-3W | 12 .0 | 9.0~18.0 | 250 | 12 | 85 |
GRB24110D-3W | 24 .0 | 18.0~36.0 | 110 | 27 | 82 |
GRB24150D-3W | 24 .0 | 18.0~36.0 | 150 | 20 | 83 |
GRB24250D-3W | 24 .0 | 18.0~36.0 | 250 | 12 | 85 |
GRB12150D-5W | 12 .0 | 9.0~18.0 | 150 | 34 | 85 |
GRB12250D-5W | 12 .0 | 9.0~18.0 | 250 | 20 | 86 |
GRB24110D-5W | 24 .0 | 18.0~36.0 | 110 | 45 | 85 |
GRB24150D-5W | 24 .0 | 18.0~36.0 | 150 | 34 | 87 |
GRB24250D-5W | 24 .0 | 18.0~36.0 | 250 | 20 | 88 |
GRB12110D-6W | 12 .0 | 9.0~18.0 | 110 | 55 | 76 |
GRB12150D-6W | 12 .0 | 9.0~18.0 | 150 | 40 | 78 |
GRB12250D-6W | 12 .0 | 9.0~18.0 | 250 | 25 | 80 |
GRB24110D-6W | 24 .0 | 18.0~36.0 | 110 | 55 | 78 |
GRB24150D-6W | 24 .0 | 18.0~36.0 | 150 | 40 | 79 |
GRB24250D-6W | 24 .0 | 18.0~36.0 | 250 | 25 | 81 |
GRB12100D-8W | 12 .0 | 9.0~18.0 | 100 | 80 | 78 |
GRB12150D-8W | 12 .0 | 9.0~18.0 | 150 | 50 | 80 |
GRB12250D-8W | 12 .0 | 9.0~18.0 | 250 | 30 | 82 |
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
產品型號 | 輸入電壓（VDC） | 輸出電壓（VDC） | 輸出電流（mA） | 效率（%）
| |
標稱值 | 輸入范圍 | ||||
GRB24100D-8W | 24 .0 | 18.0~36.0 | 100 | 80 | 79 |
GRB24150D-8W | 24 .0 | 18.0~36.0 | 150 | 50 | 81 |
GRB24250D-8W | 24 .0 | 18.0~36.0 | 250 | 30 | 83 |
GRB12100D-10W | 12 .0 | 9.0~18.0 | 100 | 100 | 80 |
GRB12150D-10W | 12 .0 | 9.0~18.0 | 150 | 67 | 82 |
GRB12250D-10W | 12 .0 | 9.0~18.0 | 250 | 40 | 85 |
GRB24100D-10W | 24 .0 | 18.0~36.0 | 100 | 100 | 82 |
GRB24150D-10W | 24 .0 | 18.0~36.0 | 150 | 67 | 83 |
GRB24250D-10W | 24 .0 | 18.0~36.0 | 250 | 40 | 85 |
以上為部分參數列舉，需要其他參數請與我司業務員溝通
