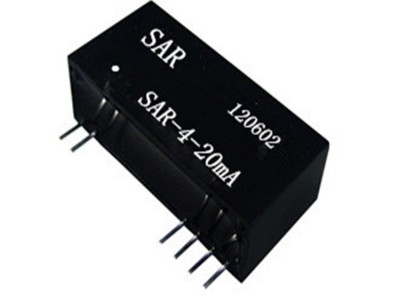

產品概述：
無源 4-20MA系列模擬信號隔離放大器IC采用電磁隔離模式和高效能回路竊電技術，有效的解決了電流信號隔離對供電電源的依賴問題，實現了4～20mA標準信號的高精度及高線性度的隔離；產品大大簡化了用戶的設計，提高了PCB的空間利用率。產品廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等需要電量隔離測控的行業。
產品特點：
⑴工業級溫度范圍: -25 ~ +75 ℃
⑵信號：輸入/輸出 3000VDC隔離
⑶0-5mA/0-10mA/0-20mA/ 4-20mA等電流環信號的隔離
⑷低成本、小體積, SIP 12Pin，UL94V-0標準阻燃封裝 PCB焊接
⑸電路結構簡單可靠
⑹使用環境：周圍環境中不得有大量灰塵、強烈振動沖擊，以及對元器件有腐蝕的氣體存在
產品應用：
⑴直流電流環隔離 ⑵抑制分散采集、信號傳輸遠距離帶來的回路串?dāng)_、強電干擾問題
⑶實現模擬信號之間的互相自由連接 ⑷模擬信號地線干擾抑制
⑸抑制變頻器帶來的干擾
技術指標：
參 數 | 條 件 | 最小值 | 典型值 | 最大值 | 單位 |
隔離電壓 絕緣阻抗 漏電流 | 30S
240Vrms，50Hz | 3000 1012‖1 0.5 | VDC Ω‖Pf uA | ||
溫漂 非線性度 | -25~+75℃ 全量程范圍內 | ±35 ±0.1 | ±50 ±0.2 | PPm/℃ %FSK | |
輸入信號電壓范圍 | 7.5 | 32 | V | ||
輸出線性范圍 輸出電流 Io 輸出壓降 Voh |
Io=20mA | 0.03 0.03
| 4
3 | 20 40 4 | mA mA V |
輸出信號紋波 | 5 | mVrms | |||
頻率響應（信號帶寬） | Io=20mA | 50 | Hz | ||
重量 | 8 | g |
