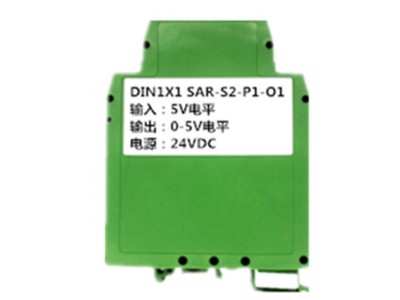

點擊圖片查看原圖
一進一出轉速傳感器信號隔離變送器
主要特性:
⑴轉速傳感器信號直接輸入，整形調理方波信號 ⑵200mV峰值微弱信號的放大與整形
⑶正弦波、鋸齒波信號輸入，方波信號輸出 ⑷不改變原波形頻率，響應速度快
⑸電源、信號：輸入/輸出 3000VDC三隔離 ⑹供電電源：5V、12V、15V或24V直流單電源供電
⑺低成本、小體積，使用方便，可靠性高 ⑻標準DIN35 導軌式安裝
⑼ 尺寸：106.7x79.0x25.0mm ⑽工業級溫度范圍: - 45 ~ + 85 ℃
應用：
⑴轉速傳感器信號隔離、采集及變換
⑵汽車速度測量
⑶
汽車ABS防抱死制動系統
⑷轉速信號放大與整形
⑸地線干擾抑制
⑹電機轉速監測系統
⑻速度測量與報警
>> 信號無失真變送和傳輸
產品選型表：
DIN1x1 SAR– S□ - P□ – O□
輸入信號 | 供電電源 | 輸出信號 | |||
代碼 | 特點 | 代碼 | Power | 代碼 | 特點 |
S1 | 正負信號輸入，正弦波輸入 幅度峰峰值（VP-P）：200mV~50V | P1 | 24VDC | O1 | 輸出電平0-5V |
S2 | 單端信號輸入， 幅度峰峰值（VP-P）：5V | P2 | 12VDC | O2 | 輸出電平0-12V |
S3 | 單端信號輸入， 幅度峰峰值（VP-P）：12V | P3 | 5VDC | O3 | 輸出電平0-24V |
S4 | 單端信號輸入， 幅度峰峰值（VP-P）：24V | P4 | 15VDC | O4 | 集電極開路輸出 |
S8 | 用戶自定義 | O8 | 用戶自定義 | ||
產品選型舉例：
例 1：輸入：轉速傳感器，正弦波VP-P：200mV~10V；電源：24V ；輸出：0-5V電平 型號：DIN1x1 SAR S1-P1-O1
例 2：輸入：轉速傳感器，正弦波VP-P：200mV~10V；電源：12V ；輸出：0-24V電平 型號：DIN1x1 SAR S1-P2-O3
例 3：輸入：0-5V電平；電源：24V ；輸出：0-24V電平 型號：DIN1x1 SAR S2-P1-O3
例 4：輸入：0-5V電平；電源：12V ；輸出：集電極開路輸出 型號：DIN1x1 SAR S2-P2-O4
例 5：輸入：用戶自定義；電源：24V ；輸出：用戶自定義 型號：DIN1x1 SAR Su-P1-O8
通用參數
參數名稱 | 測試條件 | 最小 | 典型值 | 最大 | 單位 | |
隔離電壓 | 1min | 1500 | 3000 | VDC | ||
信號輸入 | 幅值（VP-P） | 0.2 | 10 | 60 | V | |
頻率 | 0 | 10 | 500 | kHz | ||
輸入阻抗 | 10 | kΩ | ||||
輸入電流 | 5V輸入 | 0.45 | mA | |||
信號輸出 | 幅值（VP-P） | O1:輸出電平0-5V | 5 | V | ||
頻率 | 0 | 10 | 500 | kHz | ||
電壓（高電平） | O1:輸出電平0-5V | 5 | V | |||
電壓（低電平） | 0 | 0.05 | V | |||
電流（高電平） | 2 | 5 | mA | |||
電流（低電平） | 2 | 8 | mA | |||
電壓 | O4:集電極開路輸出 | 5 | 30 | V | ||
電流 | 3 | 10 | mA | |||
響應時間 | 1500 | ns | ||||
輔助電源 | 電壓 | 用戶自定義 | 3.3 | 12 | 24 | VDC |
電流 | VD=12V | 83 | mA | |||
輔助電源功耗 | 1 | W | ||||
工作環境溫度 | -45 | 85 | ℃ | |||
貯存溫度 | -45 | 85 | ℃ | |||
引腳 | 名 稱 | 描 述 | 引腳 | 名 稱 | 描 述 |
1 | PW+ | 電源正端 | 7 | IN+ | 模擬信號輸入正端 |
2 | NC | 空腳 | 8 | IN- | 模擬信號輸入負端 |
3 | GND | 電源負端 | 9 | NC | 空腳 |
4 | OUT+ | 模擬信號輸出正端 | 10 | NC | 空腳 |
5 | OUT- | 模擬信號輸出負端 | 11 | NC | 空腳 |
6 | NC | 空腳 | 12 | NC | 空腳 |
