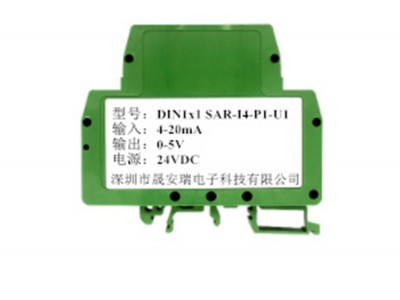

點擊圖片查看原圖
一路輸入一路輸出信號隔離器
（DIN1x1 SAR系列/采用光耦隔離技術）
主要特性:
⑴精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
⑵輔助電源：5V/12V/15V/24VDC（范圍±10%）
⑶國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
⑷輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
⑸全量程范圍內極高的線性度（非線性度<0.2%）
⑹標準DIN35 導軌式安裝
⑺具有較強的抗電磁干擾和高頻信號干擾能力
應用：
⑴模擬信號數據隔離、采集和變換 ⑵隔離4-20mA或0-20mA信號傳輸
⑶工業現場信號隔離及變換 ⑷信號長線無失真?zhèn)鬏?/span>
⑸儀器儀表信號收發 ⑹電力監控、醫療設備隔離
⑺變頻器信號隔離采集 ⑻PLC/FA 電機信號隔離控制
⑼非電量信號變送
產品選型表：
DIN1x1 SAR - U(I)□ - P□ - U/I□
輸入信號 | 供電電源 | 輸出信號 | |||||||
代碼 | 電壓 | 代碼 | 電流 | 代碼 | Power | 代碼 | 電流 | 代碼 | 電壓 |
U1 | 0-5V | I1 | 0-1mA | P1 | 24VDC | I3 | 0-20ma | U1 | 0~5V |
U2 | 0-10V | I2 | 0-10mA | P2 | 12VDC | I4 | 4-20ma | U2 | 0-10V |
U3 | 0-75mV | I3 | 0-20ma | P3 | 5VDC | I8 | 用戶自定義 | U6 | 1-5V |
U4 | 0-2.5V | I4 | 4-20mA | P4 | 15VDC | U8 | 用戶自定義 | ||
U8 | 用戶自定義 | I8 | 用戶自定義 | ||||||
選型舉例：
例1：輸入信號:0-10V 供電電源:24V 輸出信號:4-20ma 型號:DIN1x1 SAR U2-P1-I4
例2：輸入信號:0-10V 供電電源:12V 輸出信號:0-10V 型號:DIN1x1 SAR U2-P2-U2
例3：輸入信號:0-3V 供電電源:24V 輸出信號:4-20ma 型號:DIN1x1 SAR U8-P1-I4（U8:0-3.3V）
產品最大絕對額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起永久性損壞。
通用參數
參數名稱 | 測試條件 | 最小 | 典型值 | 最大 | 單位 |
隔離耐壓 | 50Hz，1分鐘,漏電流1mA | 2500 | VDC | ||
耐沖擊電壓 | 3KV， 1.2/50us(峰值) | ||||
工作溫度 | -25 | +70 | ℃ | ||
工作濕度 | 無凝露 | 10 | 90 | % | |
存儲溫度 | -45 | +80 | ℃ | ||
存儲濕度 | 10 | 95 | ℃ | ||
輸入?yún)?shù) | 輸出參數 | ||||||
輸入項目 | 輸入阻抗 | 電源損耗 | 輸入過載能力 | 輸出項目 | 輸出過載能力 | 響應時間 | |
0-5V | ≥300KΩ | 電壓輸出 < 0.6W 電流輸出 <1.5W | 2.0倍額定：連續 | 4-20mA | 負載電阻 不超過350Ω | ≤1mS | |
0-10V | 0-20mA | ||||||
0-1mA | 1KΩ | 1.5倍額定：連續 3.0倍額定：1S | |||||
0-10mA | TYP：250Ω 可自設定 | 0-5V | ≥2KΩ | ||||
0-20mA | 0-10V | ||||||
4-20mA | 1-5V | ||||||
注: 電流輸出型如果要求負載電阻500Ω,請另做注明
引腳定義：
引腳 | 名 稱 | 描 述 | 引腳 | 名 稱 | 描 述 |
1 | PW+ | 電源正端 | 7 | IN+ | 模擬信號輸入正端 |
2 | NC | 空腳 | 8 | IN- | 模擬信號輸入負端 |
3 | GND | 電源負端 | 9 | NC | 空腳 |
4 | OUT+ | 模擬信號輸出正端 | 10 | NC | 空腳 |
5 | OUT- | 模擬信號輸出負端 | 11 | NC | 空腳 |
6 | NC | 空腳 | 12 | NC | 空腳 |
