產品概述

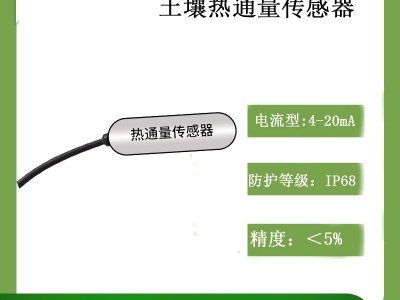

土壤熱通量傳感器又稱“土壤熱通量板”、“熱流計”，主要用于測量土壤的能量平衡和土壤層的熱導率。土壤熱通量傳感器采用熱電堆測量溫度梯度，該熱電堆有兩種不同的金屬材料組成。熱電堆探測器接受熱輻射，熱輻射能使兩個不同材料的結點之間產生溫差電勢。

功能特點

◆精度高、免維護

◆良好的長期穩定性

◆不易受灰塵、化學氣體等環境因素的影響

適用范圍

本產品可廣泛適用于測量建筑物墻壁及土壤中的熱流量。

工作、存儲條件

工作溫度：-40～85°C

工作濕度：0～100%RH

儲存溫度：-40～125°C

儲存濕度：＜80%RH（無凝結）

工作原理

土壤熱通量傳感器采用熱電堆測量溫度梯度,該熱電堆由兩種不同的金屬材料組成。熱電堆探測器接收熱輻射，熱輻射能使兩個不同材料結點之間產生溫差電勢。

技術參數

供電電壓：12V DC

測量范圍：-500-500 W/m²

測量精度：＜5%

信號輸出：

電流型：4-20mA

電壓型：0-2 V

響應時間：1min（均勻土壤）

防護等級：IP68

尺寸、重量

外型尺寸：L120*W14*H4（mm）

整機重量：200（g）

熱流計算公式

熱流量（w/m²）=系數（w*m-2/mv）*輸出
