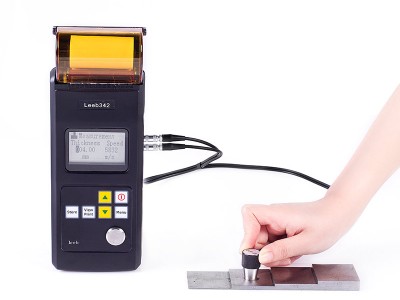

采用超聲波測量原理，適用于能使超聲波以一恒定速度在其內部傳播，并能從其背面得到反射的各種材料厚度的測量。
此儀器可對各種板材和各種加工零件做精確測量，另一重要方面是可以對生產設備中各種管道和壓力容器進行監測，監測它們?cè)谑褂眠^(guò)程中受腐蝕后的減薄程度?？蓮V泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
基本原理：
超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖到達背測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度
主要功能：
●針對復合、未知材料已知厚度，反測精確聲速；
●設置上下限公差，超過自動報警；
●適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其它任何超聲波的良導體的厚度；
●內置高速熱敏打印機；
●自動校對零點，可以系統誤差進行修正；
●電壓提示，自動關機；
●測量單位米制/英制可選；
●可設置上下限界超差報警；
●可根據已知厚度反測聲速；
●兩點校準，能提高精度；
●可存儲測試數據
技術參數：
Leeb342 | |
測量范圍 | 0.75~350mm（鋼，由探頭決定）標配探頭范圍：1-250mm |
顯示分辨率 | 0.01mm |
聲速范圍 | 1000~9999m/s |
表面溫度 | -10~60℃ |
示值誤差 | ±（1%H+0.1）mm，H為被測物實際厚度 |
電源 | 鋰電充電 1800mA |
操作時間 | 約200小時 |
外形尺寸 | 230×86×46mm |
重量 | 約400g（主機） |
標準配置 | 主機、KK探頭、電源適配器、耦合劑、打印紙、隨機試塊 |
可選配 | 探頭、耦合劑 |
探頭參數：
名稱 | 名稱 | 頻率(MHz) | 探頭直徑 | 測量范圍 | 最小管徑 | 特性描述 |
名稱 | 名稱 | 頻率(MHz) | 探頭直徑 | 測量范圍 | 最小管徑 | 特性描述 |
探頭 | L51 | 5 | 10mm | 1.0mm～250.0mm(鋼) | Φ20mm×3.0mm | 常溫使用(<60℃) |
微徑探頭 | L77 | 7 | 6mm | 0.7mm～50.0mm(鋼) | Φ15mm×2.0mm | 用于薄壁及小弧面量, 常溫使用(<60℃) |
粗晶探頭 | LZ2 | 2 | 22mm | 2.5mm～350mm(鋼) | 20 | 用于鑄鐵等粗晶材質測量,常溫使用(<60℃) |
高溫探頭 | Lg5 | 5 | 14mm | 2.0～100mm(鋼) | 30 | 用于溫度小于500℃的材料的測量 |
