一、用途：

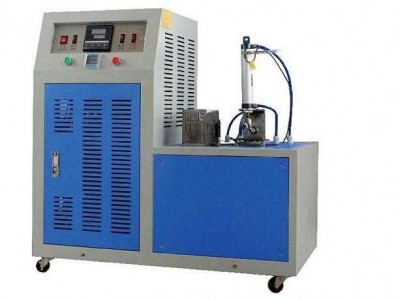

DWS6005橡塑低溫脆性試驗機(jī)（半導(dǎo)體制冷）單試樣是測定硫化橡膠在規(guī)定條件下試樣受沖擊出現(xiàn)破壞時的高溫度，即為脆性溫度。可以對非硬質(zhì)塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定?？梢詼y定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優(yōu)劣。因此無論在科學(xué)研究材料及其制品的質(zhì)量檢驗。生產(chǎn)過程的控制等方面均是不可缺少的。本儀器是根據(jù)GB/T1682-94國家標(biāo)準(zhǔn)設(shè)計的，各項技術(shù)指標(biāo)符合國家標(biāo)準(zhǔn)的要求。

二、技術(shù)參數(shù)：

2.1試驗溫度：-70℃—0℃（正常1個半小時）

2.2沖擊速度：2m/s±0.2m/s

2.3恒溫后，試驗3min時間內(nèi)溫度波動：＜±1℃

2.4沖擊器中心到夾持器下端距離：11±0.5mm

2.5外型尺寸：720×700×1300mm

2.6功率：1100w

2.7冷井容積：700ml

2.8電源：220V

三、結(jié)構(gòu)原理：

3.1升降夾持器：升降夾持器由帶有夾持器的氣缸和氣缸座組成,從試樣受沖擊部位，到夾持器下端的距離為11.0±0.5mm

3.2沖擊裝置：沖擊裝置由沖擊器和沖擊氣缸組成

3.3沖擊器：沖擊器頭部形狀和尺寸符合GB1682標(biāo)準(zhǔn)規(guī)定。沖擊器的重量為200±20g，其工作行程為40±1mm。沖擊氣缸在復(fù)位狀態(tài)下，沖擊器端部到試樣的距離為25±1mm。

3.4冷凍介質(zhì)：通常使用工業(yè)乙醇

3.5本測定儀器采用半導(dǎo)體制冷。

四、使用方法：

4.1接通電源，溫控儀和計時器顯示燈亮。

4.2向冷井中注入冷凍介質(zhì)（一般為工業(yè)乙醇），其注入量應(yīng)保證夾持器的下端到液面的距離為75±10mm。

4.3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。

4.4達(dá)到試驗溫度后，按下啟動按鈕，試驗機(jī)自動工作（按下夾持器，開始冷凍試樣，同時啟動時序控制開關(guān)或按動秒表計時。試樣冷凍時間規(guī)定為3.0±0.5min。試樣冷凍期間，冷凍介質(zhì)溫度波動不得超過±1℃）

4.5取下試樣，將試樣按沖擊方向彎曲成180°，仔細(xì)觀察有無破壞。

4.6試樣經(jīng)沖擊后（每個試樣只準(zhǔn)沖擊一次），如出現(xiàn)破壞時，應(yīng)提高冷凍介質(zhì)的溫度，否則降低其溫度，繼續(xù)進(jìn)行試驗。

4.7溫度調(diào)節(jié)方法：a、按set鍵，溫控儀進(jìn)入設(shè)置狀態(tài)

                 b、按“＜”鍵移動到要設(shè)置的位置

                 c、按“∧”鍵調(diào)整溫度

d、按“set”鍵確定

通過反復(fù)試驗，確定至少有兩個試樣不破壞的低溫度和至少一個試樣破壞的高溫度，如這兩個結(jié)果相差不大于1℃時，即試驗結(jié)束。

五 試驗標(biāo)準(zhǔn)：

5.1規(guī)格：試樣的長為25.0±0.5mm，寬為6.0±0.5mm，厚為2.0±0.3mm。5.2要求試樣的表面應(yīng)光滑，無外來雜質(zhì)及損傷。成品應(yīng)經(jīng)打磨后裁制成相應(yīng)尺寸。

六、注意事項：

6.1在試驗過程中不能切斷冷卻循環(huán)，否則會產(chǎn)生不制冷的效果。

6.2氣缸壓力在出廠前已調(diào)節(jié)好，不能任意變動。
