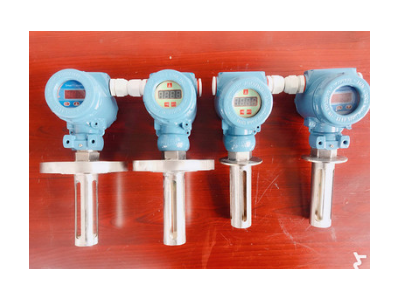

點擊圖片查看原圖
.產品簡介
JS-N系列漿紗在線調漿傳感器采用德國JM公司研制的感應器，結合我國實情研制出來的一款安裝方便旳傻瓜型調漿儀.該調漿儀是由L波發射器、感應器和微電腦控制組成，可以快速測定漿料的粘度.溫度.料位.它是應用先進的傳感器采集信號.通過模擬器轉換成電子頻率信號原理制成。具有測定范圍寬、精度高、操作簡便等特點。該儀器對于提高漿紗質量。降低生產成本，節約能源.人工等具有重要意義，是實現漿紗自動調漿的必備的檢測儀器。
JS-N系列漿紗在線調漿傳感器分兩種型號JS-N/E(測漿料粘度和溫度).JS-N/F(測漿料粘度和溫度.漿料位)
二.技術指標
1、輸出信號 ： 粘度.溫度.料位（所有信號4-20mA以及485通訊協議傳輸)
2、電 源 ： 3.3V.6V.12V.24VDC
3、粘度量程： 0～70%，按實際使用情況標定為某個量程段
4、漿料位量程：0～30m
5、粘度精度 ： 0.02% 分辨率：0.02%
6、溫度量程： -150～300℃
7、工作壓力： <25MPA
8、介質粘度：<1500mpa?s
9、防爆等級： 隔爆ExdII BT4
三.安裝和清洗
機械安裝
本廠現生產的與多家漿桶配套.傳感器可安裝于現有漿桶的玻璃視鏡處或者溫度探頭處，安裝于漿桶時要保障傳感器探頭始終完全浸泡于溶液中；安裝在管路中時建議采用安裝在管路拐角處，盡量讓溶液流動方向平行于探頭的水平方向；如果沒有拐角安裝環境，則在安裝傳感器時盡量保障漿液流動時對探頭表面積的沖擊最小，防止在探頭處形成空氣泡影響檢測精度。
電氣安裝
棕色：12~30VDC
黑色：GND
白色：TR+
藍色：TR-
采用直流穩壓電源對傳感器進行供電，并采用RS485轉USB串口轉換設備
（建議采用UT-890）進行傳感器跟電腦主機的通信。
測試軟件安裝步驟如下：
（1）雙擊SETUP.EXE，按步驟完成安裝，生成快捷鍵
（2）進入主界面，點擊菜單欄/設備操作-打開設備，選擇串口端口號，端口號
的可在-我的電腦-設備管理器中查看。
四.通信協議
粘度傳感器 通訊協議V1.03
傳輸方式
通訊參數：
波特率：9600
數據位：8位
停止位：1位
奇偶校驗：無
通訊格式:
字節編號
字節含義
3 開始標記
4 粘度碼值
5 粘度碼值
6 中間值碼
7 溫度碼值
8 溫度碼值
9 保留0x01
0 結束標記
1 值
2 值
五.故障及原因分析
濃度值過大
漿料溫度偏低，檢測溫度
濃度值為0或者低于0傳感器探頭沒有完全浸泡于漿料中；
空氣進入檢測區域
電源供電斷路；
溫度連線斷路
溫度輸出-156℃~+316℃
六.JS-N粘度傳感器選型表
型號 | JS-N/E JS-N/F |
|
殼體材質 | 304/316不銹鋼 | A |
四氟防腐 | B | |
現場顯示 | 帶 | X |
不帶 | F | |
溫度 | 常溫 | C |
150℃以上 | D | |
輸出信號 | 開關量 | K |
模擬量 | M | |
數字量 | S | |
內部器件 | 國產 | G |
內部器件 | 進口 | W |
連接方式 | 絲牙連接/法蘭連接/ 卡箍 | |
壓力 | 用戶提供 |
七.操作手冊
參數設置：
1.按“SET”鍵，儀表顯示“1230”后立即松開“SET”鍵，一直按“▲”或“▼”，會自動進位，使顯示變?yōu)椤?/span>1258”；
2.再按“SET”鍵,儀表顯示0，按“▲”鍵改為1；
3.再按“SET”鍵，儀表顯示“-LO-”,然后顯示數值， 可按“▲”或“▼”修改。
4.再按“SET”鍵,儀表進入下一參數設定,d7后儀表顯示1，按“▼”鍵退出。
5.所有參數如下表所示：（按“▲”或“▼”修改參數值）
參數符號 | 參數實際意義 | 初值 | 設定范圍等 |
LO | 下限切除(小于此值顯示0) | 0 | ≧0，根據需要設定。 |
OP | 放大倍數 | 1 | 0-5對應放大倍數1-2-4-8-16-32倍 |
dA4 | 4mA電流參數 | 出廠已調好 | |
dA20 | 20mA電流參數 | 出廠已調好 | |
dP | 小數點位數 | 3 | 0-3 |
d1L | 量程下限值 | 0.000 | -1999-9999 |
d1H | 量程上限值(要求d1H> d1L) | 1.000 | -1999-9999 |
d1-d7 | 根據量程上下限計算出的各標定點 分別是0%，12.5%，25%，50%，75%， 100%，112.5% | 除0%和100%外，每個標定點可以修改 |
6.按“SET”鍵，儀表顯示“1230”后立即松開“SET”鍵，按“▲”或“▼”，使顯示變?yōu)椤?/span>1255”；
7.再按“SET”鍵，進入?yún)?shù)設置：
8.儀表顯示“pb”,然后顯示數值， 可按“▲”或“▼”修改。
9. .再按“SET”鍵,儀表進入下一參數設定。
10.所有參數如下表所示：（按“▲”或“▼”修改參數值）
參數符號 | 參數實際意義 | 初值 | 設定范圍 |
Pb | 零點平移 | 0.000 | |
kk | 滿程修正 | 1.000 | |
Addr | 通訊地址 | 1 | 1-32 |
bUAd | 波特率 | 3 | 2:4800 3:9600 |
標定：
零點滿程兩點標定（推薦）：
請按如下步驟進行現場校調，（儀表應通電預熱30分鐘）
使介質液位增加到儀表傳感器全部浸入介質中（滿倉），不帶顯示按住主板“S”滿度按鍵，直到儀表左上角紅色發光二極管閃爍一下；帶顯示按住顯示板“▲”鍵直到儀表顯示OK，松開按鍵。（第一步是讓儀表根據現場自動調整放大倍數）
2） 使液位剛好觸及儀表傳感器下端（空倉），不帶顯示按住主板“零點Z”按鍵，直到儀表左上角紅色發光二極管閃爍一下,帶顯示儀表按顯示板“▼”鍵直到儀表顯示OK，松開按鍵。
3）重復步驟1），標定完成。
八.功能
1.被測物粘度顯示;2.被測物分類調整;3.被測物粘度值校正;
4.被測物粘度值橫向調整設定檔位;5.設定上下限燈光報警。
九.勝祥電子可延伸技術
1.我公司可利用調漿儀與上層PLC控制系統連接實現整個無人調漿(自動投料.加熱.攪拌.制漿檢測)自控（主推三菱系列PLC、西門子PLC、施耐德PLC）從而減少制漿成本。
2.讓整個漿紗程序通過藍牙手機顯示，在手機端顯示實時調漿過程(藍牙距離10米）。
3.可支持GPRS遠程傳輸，GSM遠程通信。
4.可支持232、485通信，（MODBUS通信協議等）。
5.可支持DCS組態。
十.訂貨須知
1.型號規格
2.工作壓力
3.工作溫度
4.材質要求
5.技術指標
