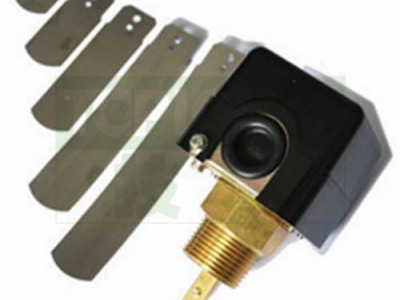

插入靶式流量開關-3110型
原理&結構
當流速超過設定值時，流體推動槳片，通過水流開關內的機械裝置帶動頂部的微動開關，其單刀雙擲開關觸點(SPDT)可使一個回路導通,而同時切斷另外一個回路.該水流開關通常使用在需要聯鎖作用或"斷流"保護的場所?？烧{(diào)整槳片的數量及修整槳片長度,以適應不同管徑及流速的需求。
插入靶式流量開關-3110型
簡述
"水流開關具有SPDT輸出，性能優異，高精度可靠性?？砂惭b在水管或?qū)︺~無腐蝕性作用的液體管路中。當液體流量達到一定速率時，可以不到額定點、其中一個回路關閉，另一個回路打開。
水流開關僅用于0℃以上的液體介質，亦可用于高鹽的液體，但非劃為危險的液體。
水流開關可安裝在戶外，可以水平或垂直安裝在管路中。
水流開關僅用于操作控制。必須加強安裝人員的責任心和極限控制、報警監視系統，防止控制失效的發生。
注：水流開關不能遭水擊，如在水流開關下游裝有快速閉合閥，必須使用節流器。"
應用
水流開關主要應用于水處理系統、中央空調、水冷機組等領域，適用于水、乙二醇及其它任何對黃銅,磷銅無腐蝕作用及對密封性能無影響的液體。
技術參數
外殼防護等級 | IP54 或 IP67 | ||
輸出形式： | 微動開關SPDT輸出 | ||
接線方式： | 端子接線 | ||
觸點壽命： | 10萬次 | ||
環境溫度: | -25～80℃ | ||
使用介質溫度范圍： | -10～90℃ （-30～350℃) | ||
工作介質： | 空氣、水和油 | ||
重復性: | ±2.5%總量程 | ||
最大承壓： | 16公斤 或 40公斤 | ||
輸出: | 機械開關 常開或常閉 | ||
微動開關參數： | 24VDC,15A | 250VAC,15A | 380VAC,5A |
材質: | 主體： 304不銹鋼 | ||
過程連接：黃銅 & 304不銹鋼 | |||
連接桿： 黃銅& 304不銹鋼 | |||
靶片： 316L不銹鋼 | |||
防護外殼：塑料聚合物&304不銹鋼 | |||
