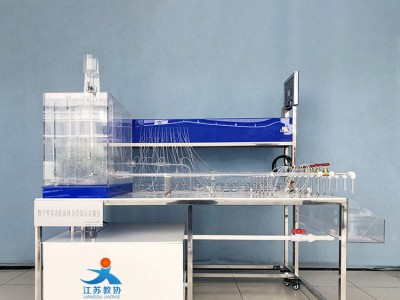

標題：教協 JX-T802 數字型流體力學綜合實驗裝置
內容：一.實驗?zāi)康?通過本實驗熟悉流體力學實驗的操作流程。該實驗臺可測定： 1.沿程阻力系數測定實驗。2.局部阻力系數測定實驗（突擴、突縮實驗）。3.雷諾實驗（有機玻璃管內流體流態變化）。4.伯努利方程實驗。5.文丘里流量計測流量系數實驗。6.孔板流量計測流量系數實驗。7.畢托管流量計測流量系數實驗。 二.技術指標 1.裝置工作環境：常溫、常壓下運行。 2.實驗所用的流體--水為自循環設計，水壓穩定波動小，精確度：±5。 3.工作電源：AC220V,50HZ，單相三線制。安全保護：具有接地保護、漏電保護、過流保護。 4.裝置外形尺寸：1960×800×1680mm。 三.主要配置及參數 1.雷諾管：總管長1200mm、內徑φ14mm，有機玻璃材質。下臨界雷諾系數：2000-2320之間。 2.沿程阻力管：總管長1200mm、內徑φ14mm，有機玻璃材質，兩測壓點間的距離：800mm。 3.伯努利管：總管長1200mm、內徑φ14mm，有機玻璃管材質。 4.局部阻力管：總管長1200mm、細管內徑φ14mm，粗管內徑φ25mm，管長590mm,有機玻璃材質。 5.文丘里流量計：總管長1200mm、內徑φ14mm、最窄處內直徑φ8mm，長120mm,有機玻璃管材質。可進行流量系數校核。 6.孔板流量計：總管長1200mm、內徑φ14mm、最窄處內直徑為φ7mm，長55mm，有機玻璃管材質?？蛇M(jìn)行流量系數校核。 7.畢托管流量計：總管長1200mm、內徑φ14mm，透明有機玻璃管材質，畢托管不銹鋼材質?？蛇M(jìn)行流量系數校核。 8.水泵：型號HJ-6000，流量6800L/n，揚程5.0m，電壓220-240V/50HZ，功率150W。 9.三重恒壓穩流水箱：透明有機玻璃材質，厚度10mm，390*740*550mm。計量水箱：透明有機玻璃制作。 10.示蹤劑:紅色，能延時消色，無沉淀，降低管路污染，防堵塞。 11.蓄水箱：白色pp板，厚度10mm，850*705*400mm。 12.測壓板：有機玻玻璃板，可移動毫米尺讀數，精度1mm。 13.穩壓罐：透明有機玻璃材質，直徑50mm，高70mm。 14.透明硅膠管、銅質尾門調節閥，PVC回水管若干，可調式不銹鋼示蹤劑管路：采用304不銹鋼，上裝304不銹鋼調節開關。 15.溫度傳感器（達拉斯半導體)：溫度范圍-20~150℃、精確度±0.3℃、輸出4-20ma信號。 16.微差壓傳感器7個：量程0-1Kpa、綜合精度±0.2%FS，輸出0-5v（飛思卡爾）。 17.單片機（可采集7路流量，1路溫度，可LED數顯）。 18.拉絲銀雙色板標牌（設備各主要組成單元的名稱）。 19.電源控制系統：漏電保護器（德力西）1個、自鎖按鈕、線槽等組成，控制箱面板采用鋁質凹字技術制作。 20.304不銹鋼臺面、不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。 21.提供實驗報告測試樣本（作為調試驗收標準）。 JX-T801 JX-T802 JX-T803 JX-T805 JX-T806 JX-T807 JX-T808 JX-T809 JX-T810 JX-T811 JX-T812 JX-T813 JX-T815 JX-T816 JX-T817 JX-T818 JX-T819 JX-T820 JX-T821 JX-T822 JX-T823 JX-T825 JX-T826 JX-T827 JX-T828 JX-T829 JX-T830 JX-T831 JX-T832 JX-T833 JX-T835 JX-T836 JX-T837 JX-T838 JX-T839 JX-T850 JX-T851 JX-T852 JX-T852 JX-T853 JX-T855 JX-T856 JX-T857 JX-T858 JX-T859 JX-T860 JX-T861 JX-T862 JX-T863 JX-T865 JX-T866 JX-T867 JX-T868 JX-T869 JX-T870 JX-T871 JX-T872 JX-T873 JX-T875 JX-T876 JX-T877 JX-T878 JX-T879 JX-T880 JX-T881 JX-T882 JX-T883 JX-T885 JX-T886 JX-T887 JX-T889
