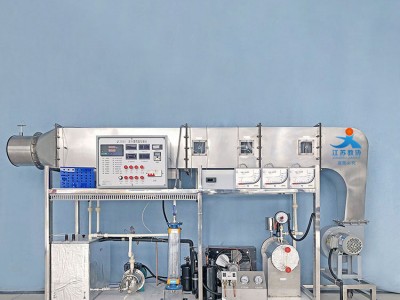

標題：教協 JX-N1802 表冷器噴水室性能實驗臺
內容：一.實驗?zāi)康?1.了解噴水室及表冷器與空氣之間的熱濕交換過程。 2.通過實驗加深對直接接觸式和表面式熱濕交換概念地理解。 3.掌握測量噴水室和表冷器進出水和空氣進出口溫度、相對濕度、阻力特性的方法。 4.熟悉換熱量、熱交換效率系數和接觸系數的測定方法。 二.技術指標 1.★干濕球溫度測量的空氣相對濕度與濕度表測出來的誤差在5%以?xún)?nèi)。 2.不銹鋼風道斷面尺寸：320*320mm。 3.工作電源：電壓AC380V±10%、50Hz，三相五線制、功率1500W。安全保護：具有接地保護、漏電保護、過流保護。 4.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 5.裝置外形尺寸：2870*600*1490mm。 三.主要配置及參數 1.冷水系統：水箱及電加熱器、壓縮機及配套儲液罐、干燥過濾器、風冷冷凝器，15m蒸發器盤管。 2.壓縮機：上海日立1P壓縮機、輸入功率750瓦、制冷量2650瓦。 3.制冷劑：R22、充注量1.1Kg，停機充注時壓力約為0.8MPa。 4.水泵：?jiǎn)蜗嗖讳P鋼噴射式電泵、最大流量4.2m^3?h、最高揚程35m、額定流量2.5m^3?h、額定揚程16m、額定功率0.55KW、220V，50HZ。 5.流量計：玻璃轉子流量計LZB—15，流量范圍100-1000L/h，測量介質水，測量溫度20℃。 6.表冷器1個，Y-1型孔徑3.5mmABS材質噴嘴2個，ABS材質板片擋水板3塊擋水板外形320*320mm、噴水室進口1塊出口2塊，1.2KW空氣電加熱器1個，1.5KW水箱電加熱器3個，WRN-001、4*30*1200、K型熱電偶12個，WRN-001、4*200*1500、K型熱電偶4個（用于測量4路濕球溫度）。 7.超聲波加濕器1臺。 8.恒溫室：低噪音風機、空氣電加熱器。 9.多翼式低噪聲離心通風機：1450r?min、配用電機功率0.75KW、380VAC、50HZ、全壓490—390Pa、流量1950—2850m^3?h。 10.保溫棉1套。 11.測量控制系統：數顯電流表2塊，數顯電壓表2塊，溫控表2塊（分別控制壓縮機和水箱電加熱器的啟停）、紅油斜管微壓計、畢托管。 12.電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、調節旋鈕、變頻器及控制面板1套、線槽等組成，控制箱面板采用鋁質凹字技術制作。 13.不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。 JX-N1801 JX-N1802 JX-N1803 JX-N1805 JX-N1806 JX-N1807 JX-N1808 JX-N1809 JX-N1810 JX-N1811 JX-N1812 JX-N1813 JX-N1815 JX-N1816 JX-N1817 JX-N1818 JX-N1819 JX-N1820 JX-N1821 JX-N1822 JX-N1823 JX-N1825 JX-N1826 JX-N1827 JX-N1828 JX-N1829 JX-N1830 JX-N1831 JX-R1832 JX-N1833 JX-N1835 JX-N1834 JX-N1836 JX-R1837
