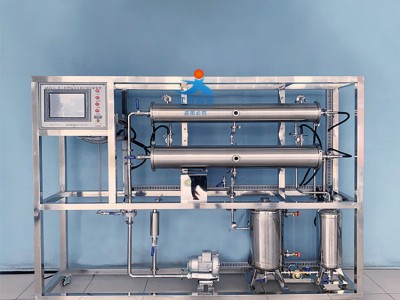

標題：教協 JX-H663 數字型化工傳熱綜合實驗裝置
內容：一.裝置功能 1.通過對空氣—水蒸氣簡單套管換熱器的實驗研究，掌握對流傳熱系數的測定方法，加深對其概念和影響因素的理解。 2.通過對管程內部插有螺旋線圈的空氣—水蒸氣強化套管換熱器的實驗研究，掌握對流傳熱系數的測定方法，加深對其概念和影響因素的理解。 3.學會并應用線性回歸分析方法，確定傳熱管關聯式Nu=ARemPr0.4 中常數 A、m 數值，強化管關聯式 NuO=BRemPr0.4 中 B 和 m 數值。 4.根據計算出的 Nu、Nu0 求出強化比 Nu/Nu0，比較強化傳熱的效果，加深理解強化傳熱的基本理論和基本方式。 5.通過變換列管換熱器換熱面積實驗測取數據計算總傳熱系數 k，加深對其概念和影響因素的理解。 6.認識套管換熱器（光滑、強化）、列管換熱器的結構及操作方法，測定并比較不同換熱器的性能。 7.根據設計任務要求可以進行設計型實驗。 二.技術指標 1.普通傳熱管： ①空氣流量：4-40m3/h、空氣溫度：常溫-60℃、常壓操作。 ②雷諾準數 Re：104—5*104、努塞爾準數 Nu：40-120、普蘭德準數 Pr：0.7 對流傳熱系數αi：50-150 W/m2?℃。 2.強化傳熱管： ①空氣流量：4-40m3/h、空氣溫度：常溫-60℃、常壓操作。 ②雷諾準數Re：104—5*104，努塞爾準數Nu：40-120、普蘭德準數Pr：0.7，對流傳熱系數αi：100-200 W/m2?℃，強化比：1.3--2.0。 3.列管換熱器： ①空氣流量：4-40m3/h、空氣溫度：常溫-60℃、常壓操作。 ②總傳熱系數 Ko：50-500 W/m2·℃。 4.裝置外形尺寸：2.2×0.55×1.80。 三.設施 水：裝置自帶不銹鋼加熱釜，連接自來水，實驗時水蒸氣進入換熱器。 電：電壓 AC380V，功率 4.0KW，三相五線制，每個實驗室需配置 1~2 個接地點（安全地及信號地）。 氣：空氣來自風機（自帶氣源）。 實驗物料：水蒸汽---空氣，外配設備：無。 四.主要配置及參數 1.普通傳熱管：內管內徑約di=20mm，內管外徑約do=22mm（紫銅管），外管內徑約Di=50mm，外管外徑約Do=57mm（不銹鋼管），管長約1.2m，1臺。 2.強化傳熱管：不銹鋼螺旋線管，1臺。 3.列管換熱器：可變換熱面積 0.075---0.45 m2。 4.加熱釜：不銹鋼，加熱功率 1.5KW，1臺。 5.風量重量：DN32渦街流量傳感器，測量范圍0-150m3/h,精度0.5級。 6.AI704（帶485接口）宇電多路數字溫度顯示儀，1臺。AI702（帶485接口） 宇電多路數字溫度顯示儀，1臺。AI501 （帶485接口）宇電壓差數字顯示儀，1臺。AI518（帶485接口） 宇電電壓控制顯示儀（帶手動功能），1臺。 7.J型熱電偶溫度計4支，銅-康銅熱電偶溫度計2支， PS-139 電壓傳感器1臺。 8.LXWY壓差傳感器 0～10.00Kpa，精度0.5級，1臺。 9.鼓風機：XGB-12 型旋渦氣泵,功率約550W，最大流量約50m3／h，1 臺。 10.正泰電器：接觸器、開關、漏電保護空氣開關。 11.管路、管件、快接件及閥門均采用304不銹鋼材質，測控、電器設備在實驗臺架上。 12.304不銹鋼框架實驗臺（配腳輪均為萬向輪帶禁錮腳）。 13.顯示器：10英寸顯控SK-102BE觸摸式液晶顯示屏、實時記錄歷史數據和實時曲線、數據處理軟件 14.軟件組成：模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集。在線工業組態軟件一套。 JX-H609 JX-H610 JX-H611 JX-H612 JX-H613 JX-H615 JX-H616 JX-H617 JX-H618 JX-H619 JX-H620 JX-H621 JX-H622 JX-H623 JX-H625 JX-H626 JX-H627 JX-H628 JX-H629 JX-H630 JX-H631 JX-H632 JX-H633 JX-H635 JX-H636 JX-H637 JX-H638 JX-H639 JX-H650 JX-H651 JX-H652 JX-H653 JX-H655 JX-H656 JX-H657 JX-H658 JX-H659 JX-H660 JX-H661 JX-H662 JX-H663 JX-H665 JX-H667 JX-H668 JX-H669 JX-H670 JX-H671 JX-H672 JX-H673 JX-H675 JX-H676 JX-H677 JX-H678 JX-H679 JX-H680 JX-H681 JX-H682 JX-H683 JX-H685 JX-H686 JX-H687 JX-H688 JX-H689 JX-H690
