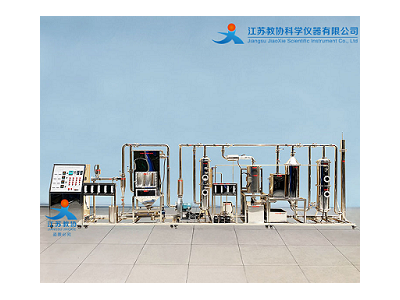

標題：教協 JX-D1001 大氣污染治理綜合實驗平臺
內容：一.實驗?zāi)康?1.實訓平臺可以完成對大氣環境中的煙氣進行監測與治理，即對煙氣中的氮氧化物、顆粒物、一氧化碳、二氧化碳、有機物等排放污染物濃度進行實時在線連續監測和凈化治理。 2. 通過實驗臺操作，考核學生對旋風除塵技術、布袋除塵技術、煙氣脫硫技術、煙氣脫硝、活性炭吸附技術、光催化除有機物技術等主要技術的應用。 3.通過對實驗臺設備各單元的研究與組合，了解大氣污染治理設備的安裝、調試。 二.技術指標 1.工作電源：AC380V±10%、50Hz，三相五線制，功率8.5KW。安全保護：具有接地保護、漏電保護、過流保護。 2.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 3.裝置外形尺寸：7500*700*1900mm。 三.主要配置及參數 1.煙氣除塵系統：采用機械式與過濾式的除塵裝置，對鍋爐煙道氣中的顆粒物進行凈化處理。由旋風除塵器布袋除塵器構成： （1）旋風除塵器：尺寸φ120 mm×750mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：去除10μm以上的粉塵。 （2）袋式除塵器：尺寸φ640mm×460mm×1450mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：可凈化含微米或亞微米數量級的粉塵粒子，振打電機：供電電源：AC380V。功率：70W。 （3）雙級高壓離心風機：流量320～560m3/h，功率1.5kW，供電電源AC380V，功能：用于系統煙氣輸送 2.煙氣脫硫系統：采用化學吸收方法，對鍋爐煙道氣中的氣態污染物進行凈化處理。濕式脫硫系統構成： （1）填料噴淋塔：尺寸φ250mm×1653mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：用于噴淋脫硫。 （2）不銹鋼堿液水箱：尺寸：540mm×400mm×430mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：用于脫硫堿液的配置。 （3）不銹鋼清水箱：尺寸250mm×200mm×430mm。材料：304鏡面不銹鋼材質，厚度1.5mm。功能：用于對堿液水箱的補給。 （4）水泵：供電電源：AC380V。流量：0～1.1 m3/h。揚程：20～30m。 （5）面板流量計3個：LZM系列轉子流量計，功能：用于脫硫堿液的輸送。 3. 煙氣脫硝系統：利用化學催化方式，對管道中的氣體進行高溫催化凈化。由SCR法系統構成： （1）氣體預熱裝置1套：304鏡面不銹鋼材質。 （2）不銹鋼管式催化反應器1套，內徑10mm。長550mm。最高使用壓力0.25MPa。加熱功率3kw。三段加熱，最高使用溫度1000℃。溫度顯示精度為1℃，溫場穩定度±5℃，升溫速率1~20℃可任意設置。 （3）加熱控溫系統3套，調節電流表4個，AI智能溫度數據采集及控制系統4套。 （4）冷卻器1個、冷卻水泵1臺、冷卻水箱1個。 （5）還原催化劑1套。 4.除有機物系統：UV光解系統構成： （1）光催化反應器：304不銹鋼材質。 （2）有機玻璃光催化反應柱：二氧化鈦薄膜，紫外燈?20mm×600mm。 同一系列包括產品型號有：JX-D1001 JX-D1002 JX-D1003 JX-D1005 JX-D1006 JX-D1007 JX-D1008 JX-D1009 JX-D1010 JX-D1012 JX-D1013 JX-D1015 JX-D1016 JX-D1017 JX-D1018 JX-D1019 JX-D1020 JX-D1021 JX-D1023 JX-D1025 JX-D1026 JX-D1027 JX-D1028 JX-D1029 JX-D1030 JX-D1031 JX-D1032 JX-D1033 JX-D1035 JX-D1036 JX-D1037 JX-D1038 JX-D1039 JX-D1050 JX-D1051 JX-D1052 JX-D1053 JX-D1055 JX-D1056 JX-D1058 JX-D1060 JX-D1061 JX-D1062 JX-D1063 JX-D1065 JX-D1066 JX-D1067 JX-D1068 JX-D1069 JX-D1070 JX-D1071 JX-D1072 JX-D1073 JX-D1075 JX-D1076 JX-D1077 JX-D1078 JX-D1079 JX-D1080 JX-D1081 JX-D1082 JX-D1083 JX-D1085 JX-D1086 JX-D1087 JX-D1088 JX-D1084 JX-D1089 JX-D1090 JX-D1091 JX-D1092 JX-D1093 JX-D1095 JX-D1096 JX-D1097 JX-D1098 JX-D1099 JX-D1100 JX-D1101 JX-D1102 JX-D1103 JX-D1105 JX-D1106 JX-D1107 JX-D1108 JX-D1109 JX-D1110 JX-D1112 JX-D1113 JX-D1115 JX-D1116 JX-D1117 JX-D1118 JX-D1119 JX-D1120 JX-D1121 JX-D1122 JX-D1123 JX-D1125 JX-D1126 JX-D1127 JX-D1128 JX-D1129 JX-D1130 JX-D1131 JX-D1132 JX-D1133
