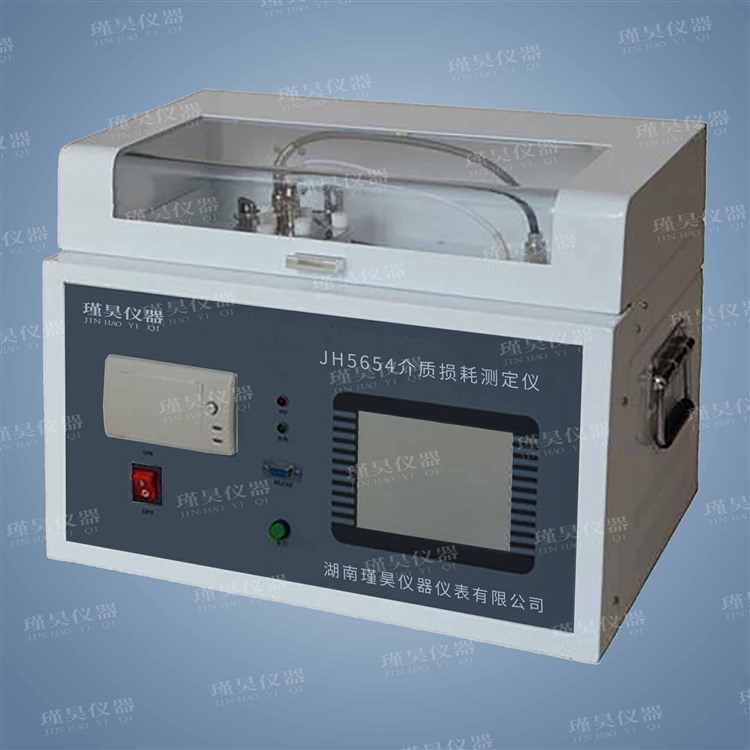

JH5654介質損耗測定儀

適用標準

GB/T5654《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》

產品簡介

本儀器用于測定液體絕緣材料的介質損耗因數、相對電容率和直流電阻率。一體化結構，包括體積電阻率測量、計算機通訊系統及油杯、加熱控制系統四部份組成。采用全封閉加熱，加熱升溫速度快，室溫加熱至控溫（90℃）并恒溫自動測量只需15分鐘；可以同時測量油介損及體積電阻率或任選一項。

儀器特點

1、油杯采用三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。具有排油電磁開關，可以在不拆卸油杯的情況下排空杯中試樣油，并可用試樣油沖洗油杯。
2、儀器采用中頻感應加熱，PID控溫算法；加熱均勻、速度快、控制方便等優點

3、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
4、交流試驗電源采用AC-DC-AC 轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響
5、當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警示信息。當溫度傳感器失效或沒有連接時，發出警示信息；在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。
6、試驗參數設置方便；溫度設置范圍0～125℃，交流電壓設置范圍500～2200V，直流電壓設置范圍0～500V。
7、采用大屏幕LCD顯示器，具有背光、顯示清晰、人機界面友好，只需按照漢字菜單提示輸入命令，儀器即可自動進行測試；并自動存儲和打印測試結果。
8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。
9、可以測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況；校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。

儀器參數

1、測量范圍：電容量    5pF～200pF
                            相對電容率   1.000～30.000
                            介質損耗因數 0.00001～100
                            直流電阻率   2.5 MΩm～20 TΩm
2、測量精度：電容量±(1%讀數+0.5pF)
                            相對電容率±1%讀數
                             介質損耗因數±(1%讀數+0.0001)
                          直流電阻率±10%讀數
3、分辨 率：電容量 0.01pF
                         相對電容率 0.001
                         介質損耗因數 0.00001
4、測溫范圍：0～125℃
5、溫度測量誤差：±0.5℃
6、交流實驗電壓：500～2200V連續可調，頻率50Hz

7、直流試驗電壓： 0～500V連續可調
8、整機功率：100W
9、工作環境：溫度0℃～40℃，相對濕度<75%
10、工作電源：AC220V±10%  50Hz/60Hz ±1%
