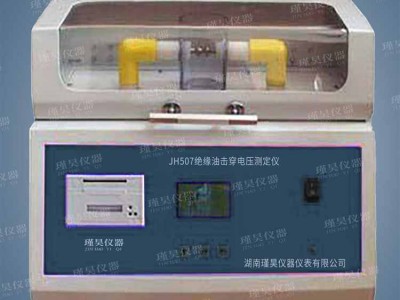

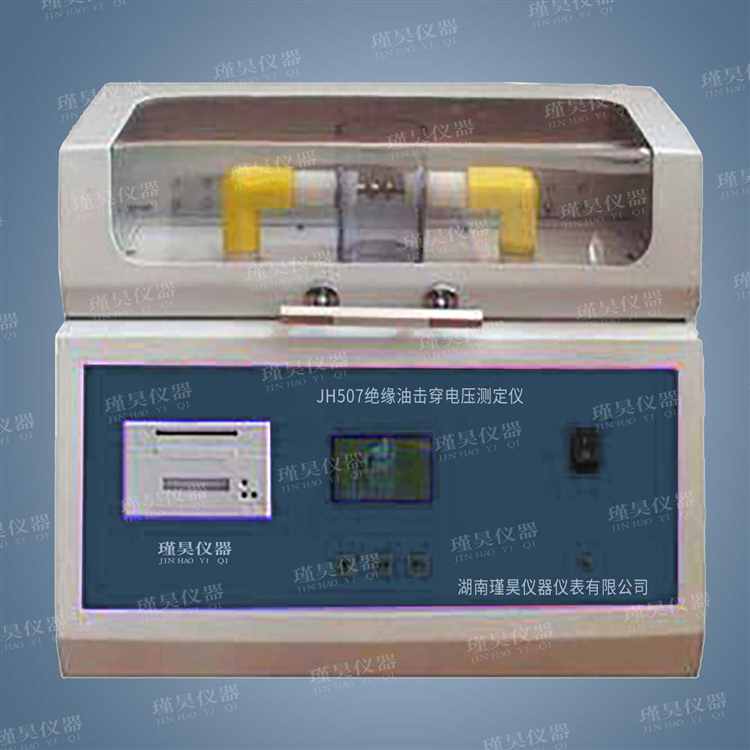

JH507絕緣油擊穿電壓測定儀

適用標準

GB/507《絕緣油擊穿電壓測定法》

ASTM D877《液體絕緣材料擊穿電壓測試法》

IEC60156《絕緣油擊穿電壓測定法》

產品簡介

本儀器用于測定40℃粘度不大于350mm2/s的各種絕緣油，也可用于未使用過的絕緣油的交接試驗和用于設備監測、保養時對試樣狀況的評定。其試驗原理是：向置于規定設備中的被測試樣上施加按一定速率連續升壓的交變電場，直至試樣被擊穿。

本儀器由單片機控制全部測試過程，抗干擾能力強，克服了油樣在高壓擊穿時，內部電路易受干擾的弊病。測試過程全自動，并伴有聲音迅號提示，采用大屏幕液晶顯示器，漢字顯示測量過程和結果，采用微型打印機打印測試數據。攪拌時間、靜置時間、試驗次數等試驗參數均可編輯輸入，并能保存。

儀器特點

  1、本產品測量準確，抗干擾性能穩定，安全可靠。

  2、直接測量電壓的峰值，有效的避免了因試驗電壓波形畸變對試驗結果真實性的影響

  3、直接從高壓側采集擊穿電流，避免了傳統從低壓側采樣進行過載保護的方法帶來得誤差

  4、先進的單片機控制逆變電源技術,性能更加可靠，同時體積小，重量輕。

  5、保護響應快，擊穿電流小，擊穿保護時間小于1mS，同時擊穿電流指標為小于5mA，滿足新國標的規定。

  6、逆變電源輸出電壓、電流波形好。輸出采用閉環反饋控制，保證了高壓變壓器低壓側輸入的電壓、電流均為良好的正旋波。而同類儀器簡單地采用調壓器升壓，輸入電源取自市電，電壓波形雖然尚好，但電流波形都有不同程度的畸變，特別是當系統電源遭受諧波污染較嚴重甚至低頻干擾時，則電壓、電流的波形都會有不同程度的畸變，電流波形甚至?xí)?yán)重畸變，從而影響了測試結果的準確性。

  7、升壓速度寬范圍可調，選擇范圍 0.5～5KV/S。升壓過程平穩，相對于目前先進的步進電機控制調壓器升壓的方法，單片機控制逆變電源技術能使電壓的上升更加細膩連續，更加平穩，為測試數據的真實可靠增添了依據。

  8、軟件功能強大，能明確地用中文提示儀器狀態及相關信息，全自動完成整個測試過程，并且能夠在測試完成后，通過人為選擇進行必要的數據自動處理，算出結果，還可以將需要打印的數據打印成測試報告。

儀器參數

  1、控制方式：單片機控制

  2、輸出電壓：0～80KV

  3、電壓畸變：≤1%

  4、升壓速度：0.5—5KV/S 可調

  5、測量誤差：1%

  6、預置范圍：試驗次數 1-9 次

  7、攪拌時間：0-2 分鐘

  8、靜置時間：0-20 分鐘

  9、整機功率：200W

  10、工作電源：AC220V±10%  50HZ
