1 概述

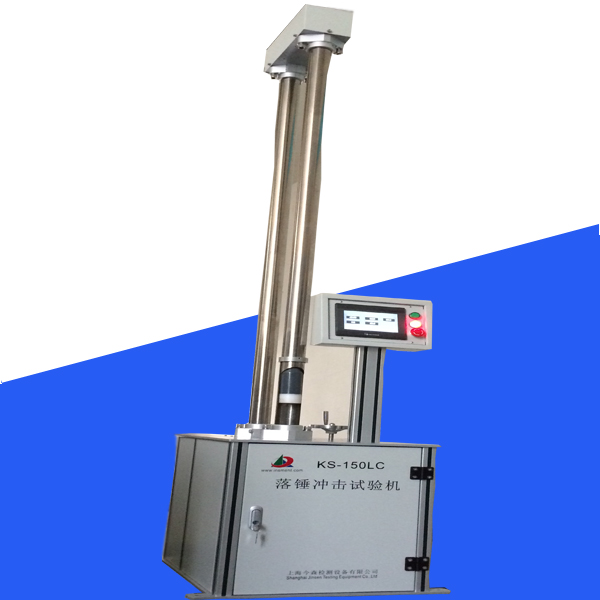

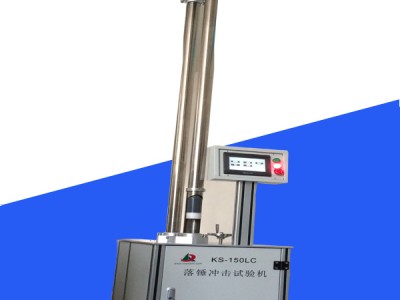

落錘沖擊試驗機主要用于塑料異型材及塑料門窗等非金屬材料進行沖擊強度的測定，是塑料異型材和塑料門窗廠及產品檢驗部門必備的檢測儀器。

落錘沖擊試驗機具有體積小、重量輕、結構簡單、操作方便、性能穩定、試驗結果準確等優點，技術參數完全符合標準GB/T8814的要求。

1.1 主要技術指標：

1.1.1 錘體質量1000g±5g

1.1.2錘頭曲率半徑：25mm±2mm

1.1.3沖擊高度：1000mm～1500mm 高度誤差：±2mm

1.1.4試樣支承跨距：200mm±1.0mm

1.2工作原理：

以規定高度和規定質量的落錘沖擊試樣，對試驗結果的評價采用通過法。

1.3工作條件：

1環境溫度：10℃～35℃；

2環境的相對濕度不大于80%；

3電源電壓的波動范圍不超過額定電壓的±10%；

4在穩定的基礎上正確的安裝并調節主機底座使力柱或落管的鉛錘度不大于1‰；

5工作時無強電磁場干擾，無大的風險；

6環境中無腐蝕性介質，并注意做到電控箱通風良好。

1.4電氣要求

電源電壓：220VAC-15%～220VAC+10%，50HZ

1.5外形尺寸：1900mm×440mm×330mm

1.6重量

主機凈重約：55kg

2 儀器安裝

2.1 儀器開箱檢驗

2.1.1 儀器在搬運過程中要避免劇烈的振動和機械損傷。

若由于包裝箱體破損使儀器受到損壞，請及時與相關運輸部門聯系并通知我公司，請操作者不要自行處置。

2.1.2 按照裝箱單，對隨機附件逐一核對，若隨機附件與裝箱單中不符，請及時與我公司聯系。

2.2 安裝

儀器應安放在干燥、通風、無明顯振動的地面上。由4個膨脹螺絲（M12×150）安裝地腳、底座底面兩側各用2個斜墊塊進行調整。至水準泡處于中間位置，置底板水平

注意事項

1.說明書以備參考，在使用本儀器之前務必仔細閱讀本說明書。

2.在近水的地方使用該儀器。

3.在不平穩的地方放置該儀器。

4.定電源條件下使用該儀器。

5.再電源線上放置任何物品，不要將該儀器放到人們可以踏到電源線的地方。

6.本儀器使用延長線，確保原電線與延長線的額定電流一致。

7.移動該儀器的任何面板，如不遵守此操作規程將導致火災或電擊的危險，不要在機體上噴灑任何液體。

8.止觸電，請不要自己維修本儀器，打開或移走機殼，可能會有高壓危險。

9.時應先安放好試樣后再安裝錘體，以防在安裝試樣時錘體落下碰傷操作人員。

10.擊前應按動復位按鈕，確?？ò鍙?fù)位，以保證錘體下落時暢通。

11.擊試驗應在樣條從冷凍箱內取出10秒鐘之內完成。

12.完成之后，必須關掉電源，以免發生意外情況。
