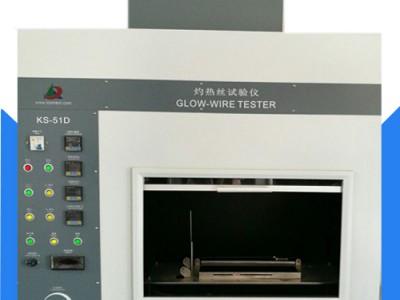

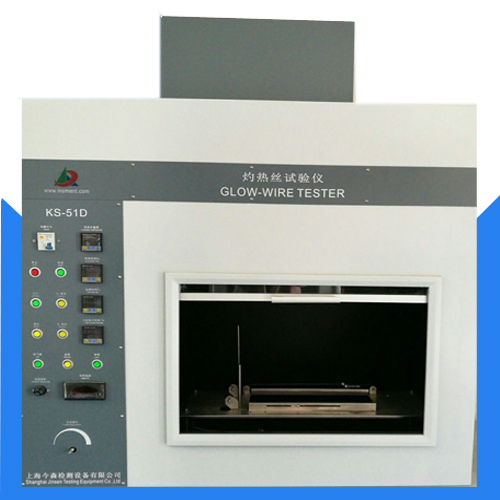

灼熱絲試驗儀是用于模擬在設(shè)備內(nèi)部容易使火焰蔓延的絕緣材料或其他固體可燃材料的零件可能會由于灼熱絲或灼熱

元件而起燃。在一定條件下，例如流過導(dǎo)線的故障電流、元件過載以及不良接觸的情況下，某些元件會達(dá)到某一溫度

而使其附近的零件起燃試驗。

適用標(biāo)準(zhǔn)：

IEC 60695-2-10：2013、GB/T5169.10-2017《灼熱絲 / 熱絲基本試驗方法，灼熱絲裝置和通用試驗方法》、

UL746A、IEC829、DIN695、VDE0471等標(biāo)準(zhǔn)

試驗原理：

將規(guī)定材質(zhì)Φ4 mm的鎳鉻絲（U型灼熱絲頭）用大電流加熱至試驗規(guī)定溫度 ( 300 ℃ ～ 1000 ℃) 后，以規(guī)定壓力

(1.0N) 水平灼燙試品 30s ，試驗品和鋪墊物是否起燃或持燃時間來測定電工電子設(shè)備成品的著火危險性；試驗完成

后記錄灼熱時間，起燃時間(Ti)，火焰熄滅時間(Te)，可燃性指數(shù) (GWFI)。

設(shè)備特點：

       1、 設(shè)備外箱采用1.5厚304烤漆不銹鋼冷板制成，具有良好的防腐蝕作用。

       2、 設(shè)備試驗部分的熱電偶采用德國進(jìn)口熱電偶，鎧裝套耐熱 1100 ℃ ( 優(yōu)于標(biāo)準(zhǔn) 1050 ℃ )

       3、 設(shè)備配有超大豪華鋼化玻璃觀察窗，便于試驗觀察

技術(shù)規(guī)格：

       灼熱絲頭：φ4mm±0.07mm（Ni＞77%、Cr19%～21%）特制標(biāo)準(zhǔn)環(huán)形，臥式靜置，原始尺寸的97.5%（3.9mm）以下時更換

       熱電偶：Φ 1.0mm K 型，進(jìn)口絕緣式耐高溫鎧裝熱電偶，鎧裝套耐熱 1100 ℃ ( 優(yōu)于標(biāo)準(zhǔn) 1050 ℃ )

試樣壓力：0.95±0.10N. zui大燙入深度7mm ± 0.5mm

       加熱溫度：0～1000℃≤范圍內(nèi)連續(xù)可調(diào)，測溫精度±10°C 能保證在960℃下連續(xù)運行（6h以上）

加熱電流：20A以上，電流測量精度為1%以內(nèi)

溫度校準(zhǔn)：當(dāng)銀箔開始熔化時，溫度表應(yīng)該顯示960℃±10℃

灼熱時間：0.1-999.9s，±0.1S(時間范圍可調(diào))

起燃時間：0.1-999.9s，自動記錄，手動暫停

火焰熄滅時間：0.1-999.9s，自動記錄，手動暫停

自動脫離：試樣達(dá)到規(guī)定灼熱時間后,自動脫離灼熱絲

引燃鋪墊物：厚10mm白松木板 覆12g /mm2～30g /mm2標(biāo)準(zhǔn)絹紙，離灼熱絲下200mm ± 5mm

外形尺寸 ：寬 1120mm × 深 520mm × 高 1250mm ，排氣孔Φ 100mm ；

工作電源：C220V，50Hz，≤500W

設(shè)備維護(hù)：

1、每周須對儀器進(jìn)行維護(hù)管理及相關(guān)調(diào)節(jié)鍵功能的運行檢查，并做好記錄。

2、試驗儀必須穩(wěn)壓電源，否則因電壓波動大會影響溫度發(fā)生變化。

3、熱電偶只做實驗標(biāo)準(zhǔn)溫度使用，校好后，在電流表處做好標(biāo)記，以便下次實驗使用，待溫度下降至常溫后，此時

  應(yīng)將熱電偶從灼熱絲中小心抽出來，然后開始做實驗。

4 、灼熱絲不宜在高溫下長期工作，以免縮短熱電偶的使用壽命，每次使用后應(yīng)及時將電流減少，并切斷電源。

5 、每次實驗結(jié)束后，應(yīng)在斷電情況下清潔燃燒室，并注意不要碰到熱電偶及灼熱絲。

6 、在實驗完成后可以用排氣扇排除燃燒時產(chǎn)生的廢氣，但實驗過程中不要開啟風(fēng)扇，以免影響實驗結(jié)果。

7、如果需要維修，特別是灼熱絲更換要注意撥動過的螺絲重新擰緊，否則因接觸不良影響電流回路和產(chǎn)生接口高

溫。用戶在更換零件后，應(yīng)將所有螺絲上緊。

8、灼熱絲試驗機有超溫保護(hù)功能，當(dāng)?shù)搅嗽O(shè)定溫度時，會自動切斷加熱電路，因此，預(yù)置溫度不能低于正常工作溫

度，否則無法正常工作。
