一 用途

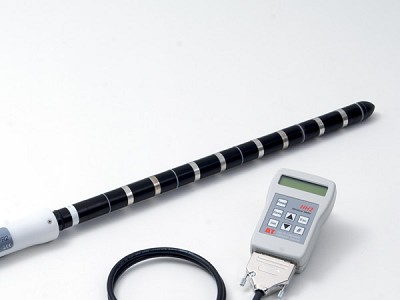

新型PR2土壤剖面水分傳感器可以迅速、精確、可靠的測量土壤剖面水分含量。PR使用新的傳感技術使得它可以精確測量土壤絕對含水量。廣泛適用于多種類型的土壤。 PR2和HH2讀數表聯合使用，是一種經濟實用的多點移動測量方式。PR2可以和DL6數據采集器聯合使用，以實現土壤水分的連續動態監測。對于多點的連續動態監測，可以使用DL2e數據采集器。
二 基本技術指標
傳感器類型 | PR2/4 PR2/6 |
測量值 | 體積含水量 m3 .m-3 (%vol) |
測量范圍 | 0-0.4 m3.m-3 保證精度, 0-0.6m3.m-3 全量程0-1 m3.m-3 |
測量精度 | ±0.04 m3.m-3(0-40℃)針對土壤進行特殊標定 ±0.06 m3.m-3(0-40℃)使用通用的標定曲線 |
含鹽量容忍度 | 50-400ms.m-1 |
溫度范圍 | 0-40℃ 保證精度指標 |
土壤有效范圍 | 垂直：95%感應集中在直徑±50mm圓柱內 |
響應時間 | 小于1秒 |
供電 | 最?。?/span>5.5V DC (2米纜線時) 7.5V DC (100米纜線)，最大：15V DC PR2/4 耗電 <80mA PR2/6 耗電 <120mA |
輸出 | 4(PR2/4)或6(PR2/6)個模擬電壓值。0-1V 對應0-0.6m3.m-3 |
線纜 | 屏蔽 9 芯線，標配 2 米纜線，和 M12(IP68 接頭) 擴展纜線：5米，10米，25米，最長100米 |
材料 | 直徑25.4mm 聚碳酸脂，不銹鋼 |
尺寸/重量 | PR2/4：長：750mm 重量：0.6Kg PR2/6：長：1350mm 重量：0.95Kg |
HH2 讀數表 | HH2讀表精度：1mv HH2讀表內存：4500 個讀數 |
三 特點
測量絕對土壤水分含量
達到研究等級精度
手持式讀表，方便多點移動測量
使用測量管方式，方便插入和取出
連接部采用IP68全防水接頭
內置通用土壤標定曲線
四 安裝和連接
用戶可以選擇PR2/4，可測4個層面，最深到40cm，或選擇PR2/6，可測6個層面，最深到100cm。
PR2的安裝需要預先打一個直徑是27mm的孔，以便于安裝和最小程度的減小對土壤的擾動。
HH2讀數表可以迅速、方便的讀取和存儲土壤剖面水分含量?？梢栽O(shè)置多點數據管理。HH2和PR2連接，將PR2探頭插入測量管中，即可直接讀取數據。讀數表可以存儲大量的數據。
單點操作和方便，數據可以下載并導入到 EXCEL表中?？纱鎯?chǔ)多點多種類型的土壤類型。已經擁有早期HH2讀數表的用戶，可以將讀數表進行升級即可與PR2聯合使用。
五 產地 英國
