一 用途
專為測量物體的高度和距離而設計，可測量、記錄多個高度，可用該儀器圍繞反射器轉動60/ 360度從而精確劃定需要選定的測量區域。廣泛應用于林木資源調查、優良樹木品種定位等工作。
二 原理
超聲波原理，頻率25kHz。使用異頻雷達發射器定位，儀表超聲測量，自動計算出所測物體的高度、距離、傾角等參數。

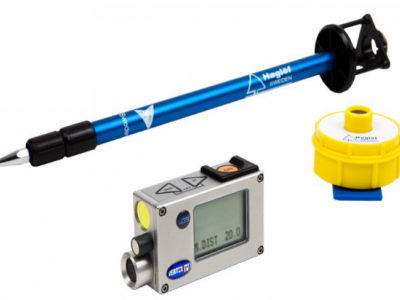

三 組成
異頻雷達發射器：用于儀表測量定位
360°適配器：用于安放異頻雷達發射器
定位桿：0.6～1.4m伸縮直桿
VertexⅣ儀表：尋找發射器和計算測量參數
藍牙模塊：可以無線傳輸數據（可選件）
四 特點
·顯示高度、距離和角度
·公制英制單位顯示
·堅固的鋁質外殼
·具有藍牙功能，可以無線傳輸數據
五 基本技術指標
原 理 | 超聲波 | 測量高度 | 0～999m |
大 小 | 80 × 50 × 30 mm | 高度分辨率 | 0.1m |
重 量 | 160g | 角度測量范圍 | -55°～85° |
電 池 | 1.5V AA堿性電池 | 角度分辨率 | 0.1° |
工作溫度 | -15℃～45℃ | 60度收發器測量距離 | 優于30m |
超聲波頻率 | 25kHz | 360度收發器測量距離 | 優于20m |
無線連接 | 藍牙或紅外 | 距離分辨率 | 0.01m |
信 號 | 內置揚聲器 | 距離精度 | <1% |
藍牙標準 | 串聯式 | ||
T3反射器尺寸 | 直徑70mm, 85g, | ||
T3反射器電池 | 使用一節AA電池，耗電9mW | ||
六 產地 瑞典
