聲波CT是指利用人工激發的聲波對混凝土等工程構件的內部強度和缺陷進行計算機層析成像（Computerized Tmomography即CT）。聲波在穿透工程介質時，其速度快慢與介質的彈性模量、密度有關。聲波CT具有分辨率高、可靠性好、圖像直觀的特點，已被越來越廣泛地應用于工程結構檢測和工程病害診斷中。

        TGM-U205型工程聲波CT儀（原名：TH500系列聲波CT儀）是天功測控為適應當前工程檢測需求而開發的新一代智能數字一體化聲波CT儀，特別是增加了適用于工程結構檢測的自動控制聲波震源--稀土超磁致伸縮震源，提高了測試效率與精度。儀器的稀土超磁震源電路模塊、壓電發射電路模塊與數據采集和控制電路模塊集成，與計算機實現了一體化便攜化。

        儀器功能：

        結構物（如混凝土、巖石等）內部密實度、強度及完整性評價。TGM-U205(A)型儀器具有壓電高頻和超磁中頻激發功能，配置相應的換能器能夠?qū)π〕叽纾ㄐ∮?米）和大尺寸（1米至20米）的結構進行CT測試，TGM-U205(B)型工程聲波CT儀具有壓電高頻激發功能，配置相應的換能器能夠?qū)π〕叽纾ㄐ∮?米）的結構體進行CT測試。

        TGM-U205型工程聲波CT儀可用于交通、水利等行業，如大型橋梁、大壩等的施工質量評價及病害診斷。CT功能提供具有色彩定量標識的實體結構尺寸的強度分布圖，能夠定量、直觀地反映檢測對象內部的強度和缺陷。

       1、TGM-U205型工程聲波CT儀基于WINDOWS系統環境下開發，由計算機控制參數地設置、數據地采集；可用觸摸屏操作、鼠標操作，適用于室內室外工作環境。

       2、TGM-U205型工程聲波CT儀儀器硬件完全集成于專用工程儀器箱內，特別是稀土超磁激勵電路模塊與采集系統的集成，實現了多模式聲波發射與儀器便攜化的統一。

        產品參數：

          TGM-U205型工程聲波CT儀，可做TGM-U205(A)<4聲道>、TGM-U205(B)<16聲道>兩種，技術參數如下：

        產品配制：

         TGM-U205型工程聲波CT儀(原名：TH500系列聲波CT儀)：包括TGM-U205型工程聲波CT儀主機、CT反演軟件，可搭配稀土超磁發射和壓電接收換能器。

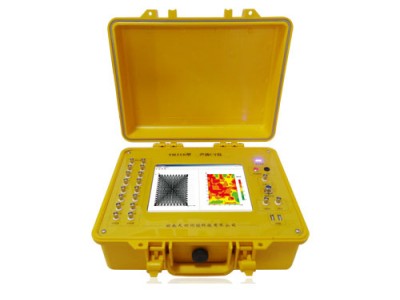

工程聲波CT儀儀器主機

CT反演軟件

稀土超磁發射和壓電接收換能器

          典型應用：

 TGM-U205型工程聲波CT儀應用于三峽大壩混凝土質量檢測
