視聲儀是美國Signal-Wise推出綜合型噪聲檢測與分析系統，自2015年研發出***代，經過幾代更新，于2021年終于完成6.0版本系統。視聲儀適用于工程應用中幾乎所有空氣聲、結構聲、氣動噪聲的檢測與分析、以及聲源定位。

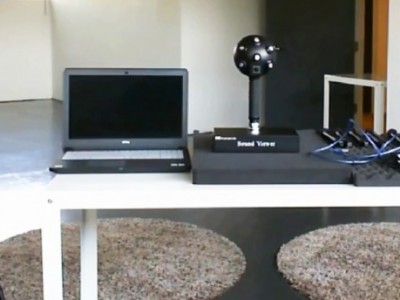

硬件組成

視聲儀的硬件主要由帶有麥克風管的3D麥克風陣列和八通道數據采集單元組成。使用3D陣列，用戶將能夠同時***定位3D空間中多個聲源的位置，包括它們的范圍。使用可伸縮麥克風管使系統能夠處理各種噪聲問題，尤其是在測量空間相對有限的情況下，例如在汽車乘客艙內。

六個通道被***用于麥克風測量。其余兩個通道用作參考信號，例如在任何旋轉軸的階次跟蹤分析期間的轉速計讀數，或在STL(聲音傳輸損耗)分析期間的輸入功率信號等。

基本原理

視聲儀是建立在智能聲達理論與霍姆赫茲方程***小二乘法基礎上的一項顛覆性產品。簡單來說，智能聲達理論利用智能統計優化三角定位原理來確定三維空間任意聲源位置；霍姆赫茲方程***小二乘法根據輸入聲信號來重構聲場分布。兩者結合形成耙向噪聲控制技術，使視聲儀能夠讓用戶檢測與分析任何復雜噪聲源及其產生的三維聲場。

產品特點

視聲儀之前，市場上常見的噪聲檢測與分析工具只能給出測量點上某一物理量，如：麥克風給出測量點的聲壓級，聲強計給出測量點的聲強級等。這些傳統的測量方法無法得到一個全局的概念，特別是無法得到任意結構表面上的所有聲學物理量。與此同時，傳統的測量方法都只能確定聲源的方位角，無法確定聲源的縱向距離。

視聲儀除了能同時確定多個聲源在三維空間的位置，即方位角和縱向距離，還能給出所有聲學物理量在任意形狀結構表面與三維空間內的分布，分析任意材料及結構，或板塊的聲透射，分析傳動部件在轉速變化過程中的聲輻射等。視聲儀檢測、分析、顯示的頻帶和動態范圍與測量麥克風一致，麥克風頻帶有多寬，動態范圍有多大，視聲儀實時顯示的頻帶范圍就多寬，動態范圍就多大。比如，麥克風的頻帶是20Hz - 20KHz，動態范圍是140dB，視聲儀檢測與分析的結果就是20Hz - 20KHz，140dB。視聲儀的聲源空間分辨率與聲波頻率無關。

應用領域

視聲儀適用于幾乎所有空氣聲、結構聲、啟動噪聲的檢測與分析，并得到所有聲學物理量在任意三維空間的分布：如在任意結構表面上及三維空間內的聲壓級分布、聲壓譜、聲強級分布、聲強譜、聲功率級、聲功率譜等。視聲儀已被用于穩態和瞬工況下摩托車低頻噪聲分析 、低頻低信噪比汽車噪聲源的識別 、生產線產品質量檢測、生產線產品瑕疵分析等等，針對上面的應用，Signal-Wise視聲儀主要技術創始人SeanWU教授帶領他的學生美國 Noise and Vibration Conference & Exhibition  會議上發表了文章相關文章：

1）Analyses of Low-Frequency Motorcycle Noise Under Both Steady-State and Transient Operating Conditions.

2）Identification of Low-Frequency/Low SNR Automobile Noise Sources

（發動機噪聲源定位）

（摩托車低頻轟鳴聲分析）

（汽車尾管噪聲定位與分析）
