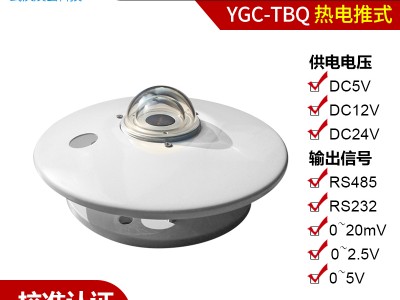

YGC-TBQ太陽總輻射傳感器
品牌：儀谷
產品：科研級太陽總輻射傳感器
品名：YGC-TBQ
供電：DC5V、DC9-30V
輸出：4～20mA、0～20mA、0～20mV、0～2.5V、0～5V、RS485、RS232
線長：標配2.5米
測量范圍：0～2000W/㎡
分辨率：1W/㎡
準確度：±3%
應用領域：廣泛應用于太陽能利用、氣象、農業、建筑材料老化及大氣污染等部門做太陽輻射能量的測量。
產品介紹
儀谷科研級YGC-TBQ太陽總輻射傳感器采用熱電感應原理，與各種輻射記錄儀或輻射電壓表配合使用，能夠精確地測量太陽的總輻射。
該表核心感應元件，采用繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層。熱接點在感應面上，而冷結點則位于機體內，冷熱接點產生溫差電勢。在線性范圍內，輸出信號與太陽輻照度成正比。
雙層玻璃罩是為了減少空氣對流對輻射表的影響，內罩是為了截?cái)嗤庹直旧淼募t外輻射而設的。
該表用來測量光譜范圍為0.3-3μm的太陽總輻射，也可用來測量入射到斜面上的太陽輻射，如感應面向下可測量反射輻射，如加遮光環可測量散射輻射。因此，它可廣泛應用于太陽能利用、氣象、農業、建筑材料老化及大氣污染等部門做太陽輻射能量的測量。
技術參數
| YGC-TBQ科研級太陽總輻射傳感器 | ||||
| 供電方式 | DC 5V | DC 9-30V | ||
| 輸出信號 | 電流 | 4～20mA | 0～20mA | |
| 電壓 | 0～20mV | 0～2.5V | 0～5V | |
| 串口 | RS485（□默認Modbus □ASCII） | RS232（□默認Modbus □ASCII） | ||
| 線長 | 標配：2.5米 | 其他: | ||
| 光譜范圍 | 0.3-3μm | 靈 敏 度 | 7～14μV?㎡／W | |
| 測量范圍 | 0～2000W/㎡ | 準 確 度 | ±3% | |
| 響應時間 | ≤35秒(99％響應) | 分 辨 率 | 1W/㎡ | |
| 非線性誤差 | ≤±3％ | 內 阻 | 約250Ω | |
| 傾斜響應誤差 | ≤±5% | 光譜選擇性 | ≤±10% | |
| 方位響應誤差 | ≤±30W/㎡ | 溫度誤差 | ≤±8％（-40℃～+40℃） | |
| 重 量 | 約2.5kg | 年穩定性 | ≤±3％ | |
| 工作環境溫度 | -40℃～+50℃；相對濕度：0%～100% | |||
接線方法
計算公式
| 單表頭0-20mV電壓輸出型 | F： 表示輻射值，W/㎡； H：傳感器表頭輸出毫伏電壓值，mV； N：傳感器表頭靈敏度，μV?㎡／W； V：傳感器變送輸出電壓值，V； I： 傳感器變送輸出電流值，mA； | |
| F=H/N*1000 | ||
| 電流型（0～2000W/㎡） | ||
| 4-20mA | F=（I-4）/16*2000 | |
| 0-20mA | F=I/20*2000 | |
| 電壓型（0～2000W/㎡） | ||
| 0-2.5V | F=V/2.5*2000 | |
| 0-5V | F=V/5*2000 | |
