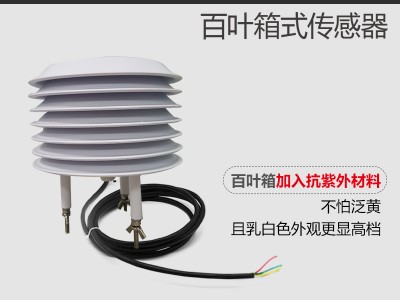

YGC-BYX-M百葉箱多合一傳感器
名稱 ：百葉箱多合一傳感器
型號 ：YGC-BYX-M
輸出：RS232、RS485、4-20mA、0-20mA、0-5V、1-5V、0-2.5V、
供電：5V / KV
防護等級：IP54
YGC-BYX-M百葉箱式多合一傳感器，是測定CO2、PM2.5、PM10、PM100（TSP）、光照度、噪聲、溫度、濕度、氣壓、風速、風向等環境要素的一體化集成傳感器。
產品介紹
YGC-BYX-M百葉箱式多合一傳感器，是測定CO2、PM2.5、PM10、PM100（TSP）、光照度、噪聲、溫度、濕度、氣壓等環境要素的一體化集成傳感器。
百葉箱的作用是防止太陽對儀器的直接輻射和地面對儀器的反輻射，保護儀器免受強風、雨、雪等的影響，并使傳感器部分有適當?shù)耐L(fēng)，能真實地感應外界空氣溫濕度、PM2.5、噪聲等環境的變化。
百葉箱采用直徑140mm的人字形環形結構，可以保證空氣由任何角度自由通過。選配的半弧形一體風速風向傳感器能夠與百葉箱完美組合，準確測量風速，風向數據的同時能保證美觀和耐用。百葉箱式多合一傳感器通過RS485輸出接口可以很方便的與其他采集儀連接起來，采集儀通過標準Modbus協議來讀取百葉箱傳感器值，同時設備最多還可以輸出4路模擬量信號（電流和電壓輸出）。
產品特點
● 一體化集成度高: 所有傳感器全部集成為一體，固定只需幾個螺絲，安裝極為方便。
● 外觀簡潔美觀：此款傳感器設計為一體式，只有1根信號線，布線簡單、方便，整套設備造型簡潔美觀。
● 傳感器可任意組合：客戶可以根據實際需要，選配各種傳感器，任意組合成兩要素、三要素或者其他多要素，如：溫濕度兩要素一體傳感器、溫濕度光照度三要素一體傳感器、溫濕度風速風向四要素一體傳感器等。
● 產品材質優良：百葉箱塑料盤片加入了抗紫外、抗老化材料，再加上獨特的結構設計，使其具有高反射率，低熱導性、抗紫外線的功能，可用于極端的氣候條件。
要素選項及技術參數
| YGC-BYX-M百葉箱式多合一傳感器 | ||||||||
| 測量要素 | 量程 | 準確度 | 分 辨 率 | 功耗 | ||||
| 風速 | 0-45m/s（風速模擬信號） | ±(0.3+0.03V)m/s； | 0.1m/s | 0.1W | ||||
| 0-70m/s（風速數字信號） | ||||||||
| 風向 | 0-359° | ±3° | 1° | 0.1W | ||||
| 光照度 | 0-200000Lux（室外） | ±4% | 1 Lux | 0.1mW | ||||
| 0~65535Lux（室內） | ||||||||
| CO2 | 0~5000ppm | ±(50ppm+5%) | 1ppm | 100mW | ||||
| PM2.5/10 | 0-500μ g/m3 | ±30μ g/m3±20% | 1μ g/m3 | 0.5W | ||||
| PM100 | 0-20000μ g/m3 | ±30μg/m3±20% | 1μ g/m3 | 0.4W | ||||
| 大氣溫度 | -20~50℃ (模擬信號輸出) | ±0.3℃（標配） | 0.1℃ | 1mW | ||||
| -40~100℃（數字信號輸出） | ±0.2℃（高精度） | |||||||
| 大氣濕度 | 0～100%RH | ±3%RH（標配） | 0.1%RH | |||||
| ±1.8%RH（高精度） | ||||||||
| 大氣壓力 | 300～1100hPa | ±1 hPa（25℃） | 0.1 hPa | 0.1mW | ||||
| 噪聲 | 30~130dB(A) | ±3dB(A) | 0.1 dB(A) | 100mW | ||||
| 傳感器總功耗 = 多要素功耗 + 主板基礎功耗 | 主板基礎功耗 | 200mW | ||||||
| 百葉箱葉片 | 7層 | 10層 | 注：帶PM2.5/10、CO2時必選10層 | |||||
| 固定配件 | 折彎固定板（默認） | U型法蘭 | 其他 | |||||
| 供電方式 | DC 5V | DC9-30V | 其他 | |||||
| 輸出形式 | 4-20mA | 0-20mA | 0-5V | 0-2.5V | 1-5V | |||
| 備注：電壓/電流等模擬信號輸出時，一個百葉箱最多集成4路模擬信號。 | ||||||||
| RS485（□默認Modbus □ASCII） | RS232（□默認Modbus □ASCII） | |||||||
| 線長 | 標配：2米 | 其他 | ||||||
| 負載能力 | 500歐姆（12V供電） | |||||||
| 工作環境 | 溫度-20℃～60℃；濕度≤100%RH無凝露； | |||||||
| 防護等級 | IP54 | |||||||
| 選型型號 | YGC-BYX-M | |||||||
| 供電 | 5V或KV | |||||||
| 輸出 | M | W1 | W2 | A1 | A2 | V | V1 | V2 |
| 輸出說明 | 脈沖 | RS232 | RS485 | 4-20mA | 0-20mA | 0-5V | 1-5V | 0-2.5V |
| 例如 | YGC-BYX-M-5V-W2，百葉箱式多合一傳感器，5V供電，RS485輸出 | |||||||
安裝場所要求
● 四周良好的空氣循環
● 遠離排氣口，電機和馬達等設備
● 遠離積水，噴泉和灑水器等區域
