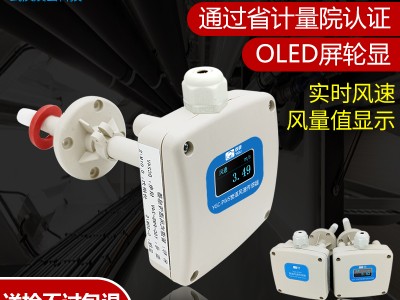

YGC-PWS管道風速傳感器

測量范圍：0~1m/s、0~3m/s、0~5m/s、0~10m/s、0~15m/s、0~20m/s、0~30m/s
供電方式：DC5～30V
輸出形式：RS485、0-5V、4-20mA
準 確 度±（0.2+2%FS）m/s
分 辨 率0.01m/s
應用領域：主要應用于HVAC暖通空調，煙氣處理管道，煤礦和各種管道系統中。同樣適用于微小風速測量的手術室、凈化室、生物實驗室、電子醫藥環境等領域。

產品介紹

本公司所生產的管道式風速傳感器，外殼為耐高溫防腐蝕材質，傳感器基于熱耗散原理，微風也可檢測到。即使在惡劣環境中，性能同樣穩定可靠；相比其他傳統風速傳感器可獲得更好的穩定性，能保證更快速的精確微小風測量和精度，線性補償和溫度補償均為自動實現，因此精度和分辨率高；無零點偏移，長期穩定性極好，其性價比極高。此外，此系列傳感器可耐瞬時的高風速和高風壓。

應用領域：主要應用于HVAC暖通空調，煙氣處理管道，煤礦和各種管道系統中。同樣適用于微小風速測量的手術室、凈化室、生物實驗室、電子醫藥環境等領域。

功能特點

• 高精度風速測量單元，啟動風速小，反應靈敏，可適用于通風管道、油煙管道等環境惡劣的場合；

• 采用公司自主研發的全量程二次標定方法，線性度好，準確度高；

• 開孔式法蘭盤安裝，采用高品質硅膠密封圈，漏風小，經久耐用；

• 測量管道截面積可設置，根據設定的管道截面積上傳實時風量值；

• 485通信接口，標準ModBus-RTU協議、ASCII協議和服務器協議可配置，通信地址、波特率可設置，通信線最長可達2000米；其中服務器協議用來連接我公司的服務器軟件。

• 設備地址支持軟件配置和撥碼開關設置兩種方式；

• 0~1m/s ，0~3m/s，0~5m/s，0~10m/s，0~15m/s，0~20m/s，0~30m/s等多量程設置；

• DC5～30V寬電壓范圍供電，可實現遠距離集中供電；

• 帶有風向標識方向，便于現場安裝。

產品選型及技術參數

結構尺寸圖

接線方法

（1）若傳感器配備本公司儀表，直接使用傳感器線將傳感器與儀表上的相應接口相連即可。
（2）若單獨購買傳感器，線序分別為：

電路板接線端子說明：

安裝方向說明

 現場測量的風向要與傳感器的箭頭方向一致，這樣可獲得更高的精度和更準確的測量結果。
