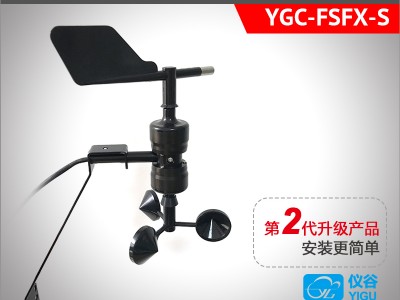

點擊圖片查看原圖
品牌：儀谷
品名：一體風速風向傳感器
型號：YGC-FSFX-S
材質：進口ABS工程塑料+鋁合金
供電電壓：5V、12V、24V
輸出信號：RS485、RS232、4-20mA、0-20mA、0-2.5V
0-5V、1-5V、脈沖（只限風速）
防護等級：IP64
應用領域：廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領。
產品介紹
YGC-FSFX-S一體風速風向傳感器是風速風向傳感器的高度集成品，采用鋁合金精密機械加工件裝配，強度高，安裝更方便。
其中風速部分采用傳統三風杯結構，風杯選用進口ABS材料，強度高，啟動好；精密信號處理單元可根據用戶需求輸出各種信號，量程大、線性好、觀測方便、穩定可靠。
風向部分是用于測量風的水平風向的專業氣象儀器，其內部采用精密角度傳感器，并采用低慣性風向標響應風向，當風向發生變化，尾翼轉動軸桿帶動傳感器磁鐵，角度傳感器感應到磁極方位變化，從而產生變化的電信號輸出，線性好、精度高、無死角、觀測方便、穩定可靠。
可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。
技術參數
| YGC-FSFX-S一體風速風向傳感器 | ||||
| 測量范圍 | 風速 | 0～45m/s（電流、電壓輸出） | 0～70m/s（脈沖、485、232輸出） | |
| 風向 | 0-359° | |||
| 供電方式 | DC 5V | DC9-30V | ||
| 輸出信號 | 風速脈沖 | □ 脈沖：高5V低0V電平信號（默認NPNR □PNP） | ||
| 電流 | 4～20mA | 0～20mA | ||
| 電壓 | 0～2.5V | 0～5V | 1～5V | |
| 串口 | RS485（□默認Modbus □ASCII） | RS232（□默認Modbus □ASCII） | ||
| 線長 | 標配：2.5米 | 可加長： | ||
| 準確度 | 風速：±(0.3+0.03V)m/s （V代表實時風速值） | 風向：±3° | ||
| 分辨率 | 風速：0.1m/s | 風向：1° | ||
| 啟動風速 | ≤0.5m/s | |||
| 最大功耗 | 0.9W | |||
| 負載能力 | DC12V供電，電流型輸出阻抗≤350Ω；DC24V供電，電流型輸出阻抗≤900Ω；電壓型輸出阻抗≥1KΩ； | |||
| 工作環境 | 溫度-35℃～60℃；濕度≤100%RH無凝露； | |||
| 防護等級 | IP64 | |||
| 產品凈重 | 680g | |||
| 包裝重量 | 1280g （含包裝和傳感器線） | |||
| 線纜等級 | 額定電壓：300V 80℃ | |||
