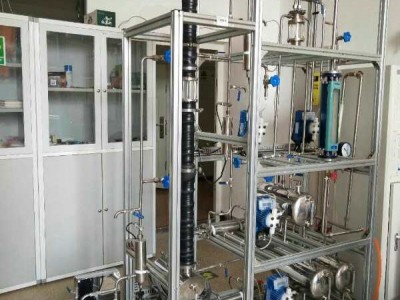

不銹鋼精餾裝置性能參數

1、1、精餾塔體和塔板均采用不銹鋼制作，精餾塔容積：8L；塔徑φ50mm，塔板數：13塊，板間距：100mm，孔徑：φ2mm，開孔率：6％。
2、冷凝器換熱管管徑：φ12mm，壁厚：1mm, 換熱面積：0.0568m²。
3、再沸器采用不銹鋼制作，內置電加熱管加熱，總加熱功率為2000W，分兩組，各1000W。
4、溫控系統采用自動無級控溫承擔精餾塔的溫度控制調節。
5、加料系統：料液泵流量：0.4m³/hr，揚程：8m，功率：90W。
6、塔頂餾出液的組成：90-95%，進料組成：15-35%。
7、裝置產量：約 2-4L/H。
8、回流系統：由兩支 LZB-6 的液體流量計控制回流比。
9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏板面進行。
10、框架為不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便

2、304不銹鋼塔體（篩板）：φ57×1000mm（篩板數10塊），可拆卸，板間距100mm,開孔率6%,單溢流降液管,高硼硅玻璃塔段兩個：φ60×100mm。
冷凝器：304不銹鋼，列管式，φ89×300mm。
塔釜：304不銹鋼，容積10L，加熱功率2.0KW，自動控溫。
進料罐：容積約15L，分流罐：容積約3L，出料罐：容積約8L；304不銹鋼。
液位計傳感器，500mm插入式液位計，MP-20RM防腐型磁力泵，進料量：2.5-25L/h。
溫度傳感器：Pt100，顯示精度0.1℃，插入長度可調整，直徑3mm，檢測精餾塔塔底、塔體及塔頂溫度。
回流系統：由2個24V電磁閥和時間繼電器控制回流比。
宇電AI704M多路溫度顯示儀。
宇電AI518溫度控制儀，（帶手動功能）。
宇電AI501H回流比控制顯示儀。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1300×500×2300mm(長×寬×高)，帶腳輪及禁錮腳。
