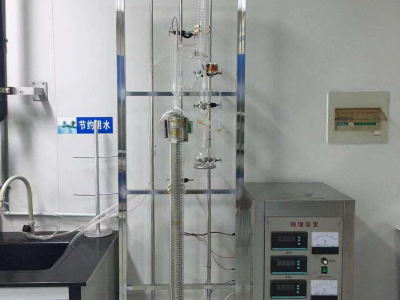

共沸精餾實驗裝置裝置功能

1、通過實驗加深對共沸精餾過程的理解。
2、熟悉共沸精餾設備的構造，掌握共沸精餾操作方法。
3、能夠對共沸精餾過程做全塔物料衡算。
4、學會使用阿貝折射儀分析液體組成。

共沸精餾實驗裝置主要配置
玻璃精餾塔、冷凝器、油水分離器、再沸器、預熱器、溫度控制儀、溫度顯示儀、壓力表、不銹鋼框架、控制屏。

公用設施
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?/span>
液：裝置自帶玻璃高位槽。實驗時進入精餾塔釜。
電：電壓AC220V，功率2KW，標準單相三線制。

共沸精餾實驗裝置技術參數
1、玻璃塔體（填料）：φ30×1400mm，無側口，φ3x 3 mm不銹鋼θ環型填料；填料層高：1200mm；蒸餾釜容積：500ml。
2、塔釜加熱器：智能化控溫電加熱套，功率800W；塔外壁鍍有金屬保溫膜，通電使塔身加熱保溫，功率300W。
3、塔頂、塔釜測溫數字顯示，數顯儀表精度FS≤0.2%。
4、塔頂冷凝管為蛇形冷凝器帶油水分離器結構（帶擺動回流），既可采用分相回流，又可采用混相回流。回流比控制器：時間繼電器，按秒進行時間控制。
5、數字溫度顯示儀，釜溫0~150℃，餾出溫度：0~100℃。精度：0.1℃。
6、正泰電器：接觸器、開關、漏電保護空氣開關。
