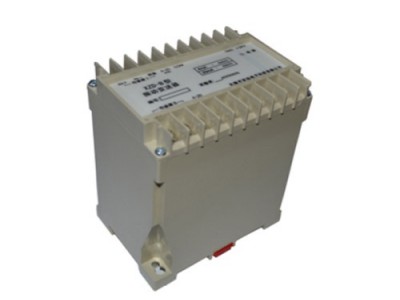

XZD-B振動變送器（雙通道）
XZD-B振動變送器（雙通道）配接X(jué)T-1振動速度 傳感器，用于測量旋轉機械軸承的絕對振動，并輸出模擬電流信號，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。
故障監測：監測旋轉機械的絕對振動，如機殼振動，軸瓦振動，機架振動等；監測由于轉子的不平衡，不對中，機件松動，滾動軸承損壞，齒輪損壞等引起的振動增大。
測量參數：位移、速度。
機組類型：中小機組的振動的監測，如汽機，風機，壓縮機，電機，泵，齒輪箱等；特別適用于老機組的改造。
安裝要求：只需在機殼上打一螺孔，將傳感器固定在雙頭螺釘上，無須對機器內部進行任何操作。
技術參數
■ 量程范圍：0~500μm或0~50mm/s內任意量程；
■ 頻 響：10~500Hz；
■ 電流輸出：4~20mA或0~10mA，精度：滿量程±1%，最大負載500Ω；
■ 緩沖輸出：傳感器原始信號輸出；
■ 使用電源： DC24V±10%，50Hz，功耗小于6W。
訂貨指南：XZD-B–A□□–B□□–C□□（無特別要求，打“*”項為出廠默認配置）
型 號 | 訂貨代號 | ||||||||
| 工作電源 | —— | DC+24V | DC+24V | AC220V | AC220V | DC+24V | DC+24V | AC220V | AC220V |
| 報 警 | —— | 上限2點 | 無 | 上限2點 | 無 | 上限2點 | 無 | 上限2點 | 無 |
| 量程范圍 | A□□ | A01 ：0~100μm | A01 ：0~10 mm/s | ||||||
| A02*：0~200μm | A02*：0~20 mm/s | ||||||||
| A03 ：0~500μm | A03 ：0~30 mm/s | ||||||||
| —— | A04 ：0~50 mm/s | ||||||||
| 輸入/傳感器 | B□□ | B01*：XT-1 | B01*：XT-1 | ||||||
| B02 ：XT-1G(高溫) | B02 ：XT-1G(高溫) | ||||||||
| 電流輸出 | C□□ | C01*：4~20mA | C01*：4~20mA | ||||||
| C03 ：0~10mA | C03 ：0~10mA | ||||||||
