基本介紹：

電氣設備出廠、交接或大修后，應當進行交流耐壓試驗，實際考核設備絕緣承受過電壓的絕緣水平。所以無論在制造部門、運行部門的高壓實驗室或試驗現場，應設有交流耐壓設備。

特點：

1)電壓高：試驗變壓器的一次電壓為220V或380V，但單臺試驗變壓器二次電壓則常達數千伏至數萬伏。二次電壓超過750kV的試驗變壓器，通常采用多臺串級式結構。
2)電流?。涸囼炞儔浩鞯念~定電流實際上是被試品的電容電流，所以一般小于1A。但用于電纜和大型電機試驗、外絕緣污穢試驗、線路電暈試驗等項目的試驗變壓器，二次電流可達數安。
3)工作時間短：因被試產品的耐壓時間短，所以試驗變壓器除了用于外絕緣污穢試驗、線路電暈試驗、電纜試驗外，一般均為0.5h或1h的短時工作制。
4)試驗變壓器一般為單相、戶內裝置（也有做成戶外裝置的）：均為油浸自冷式結構，繞組絕緣層較厚，高壓繞組通常一端接地。
5)試驗變壓器的二次繞組首末端絕緣水平不同：首端為高電位，而末端直接接地或通過電流表接地。
6)設計和制造工藝要求高：由于工作電壓高，絕緣結構對試驗變壓器的整體尺寸有決定性的影響。器身一般要求真空干燥，100kV以上要求真空注油。

簡單說明：

輕型高壓試驗變壓器采用單框芯式結構。初級繞組繞在鐵芯上、高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角結構，整體外形美觀大方。其外部結構圖見圖1，內部結構見圖2。

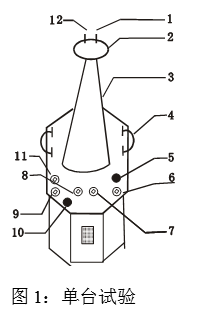

變壓器外部結構示意圖

1 短路桿D 2 均壓球 3 高壓套管

4 變壓器提手 5 油閥 6、7 次壓輸入a、x

8、9 測量端子E F 10 變壓器外殼接地端 11 高壓尾

12 高壓輸出A 13 高壓硅堆 14 變壓器油

15 鐵芯 16 次低壓繞組 17 測量繞組

產品規格：

規格型號容量(KVA)輸入電壓(KV)輸出電壓 (KV)輸出電
(mA)輸出直流高
(KV)重量(Kg)1.5/501.5200503070203/50360305/5051003510/50102004015/50153005020/50204005525/50255006030/5030600655/1005400100501406010/100101006515/100151507020/100202007525/100252508015/120151201258520/120201609025/120252009530/12030250100串級變6/1006KVA/50KV 串3KVA/50KV串級變6/150

6KVA/75KV 串3KVA/75KV



注意事項：

1、按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地，試驗變壓器的高壓繞阻的x端（高壓尾）以及測量繞組的F端必須可靠接地。

2、做串級試驗時，第二級、第三級試驗變壓器的低壓繞組的X端，測量繞阻的F端以及高壓繞組的X端（高壓尾）均接本級試驗變壓器的外殼，第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。

3、接通電源前，操作系統的調壓器必須調 到零位后方可接通電源，合閘，開始升壓。

4、從零開始勻帶旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20S逐級升壓法；慢速升壓法，即60S逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，再以每秒2％額定試驗電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓，并密切注意測量儀表的批示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

5、試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。

6、本產品有得超過額定參數使用。除試驗必需外，決不允許全電壓通電或斷電。

7、使用本產品做高壓試驗時，除熟悉本說明外，還必須嚴格執行國家有關標準和操作規程，可參照GB311-83《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等。
